Torten 🍰, Kerzen 🕯️,
Violinen 🎻, Wälder 🌳,
Regenbogen 🌈 und Hitze 🔥

Benedikt Schnur

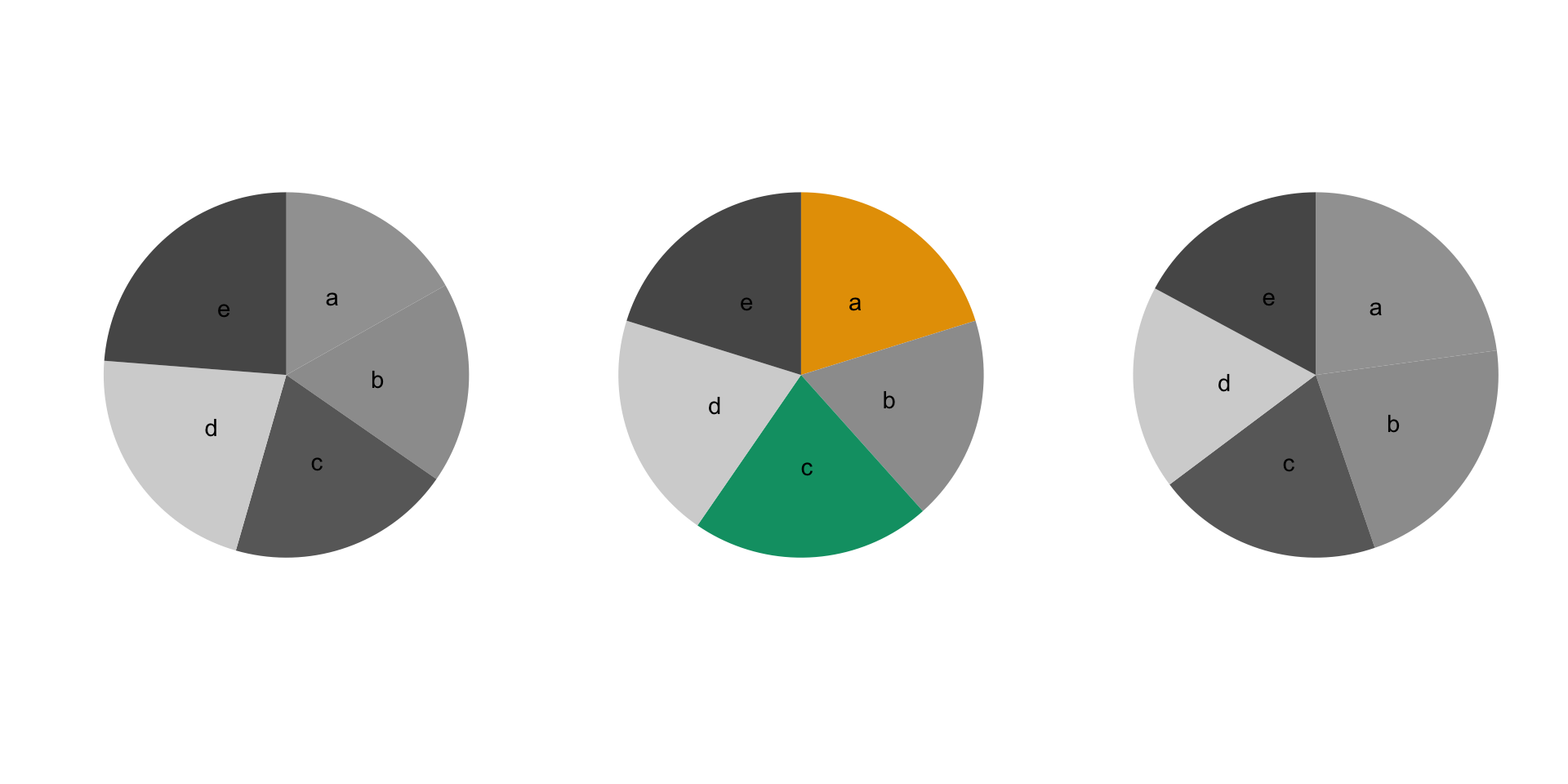

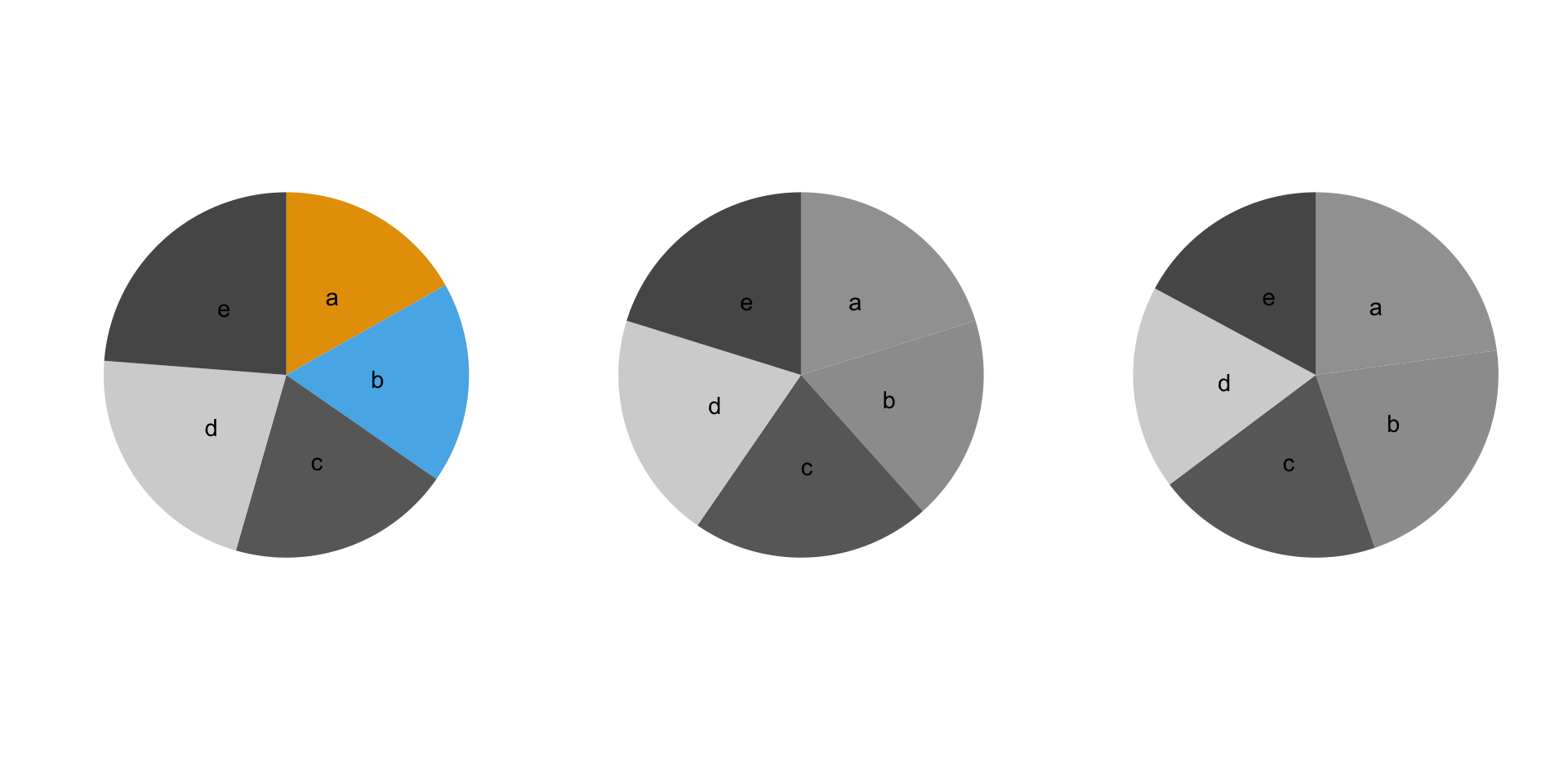

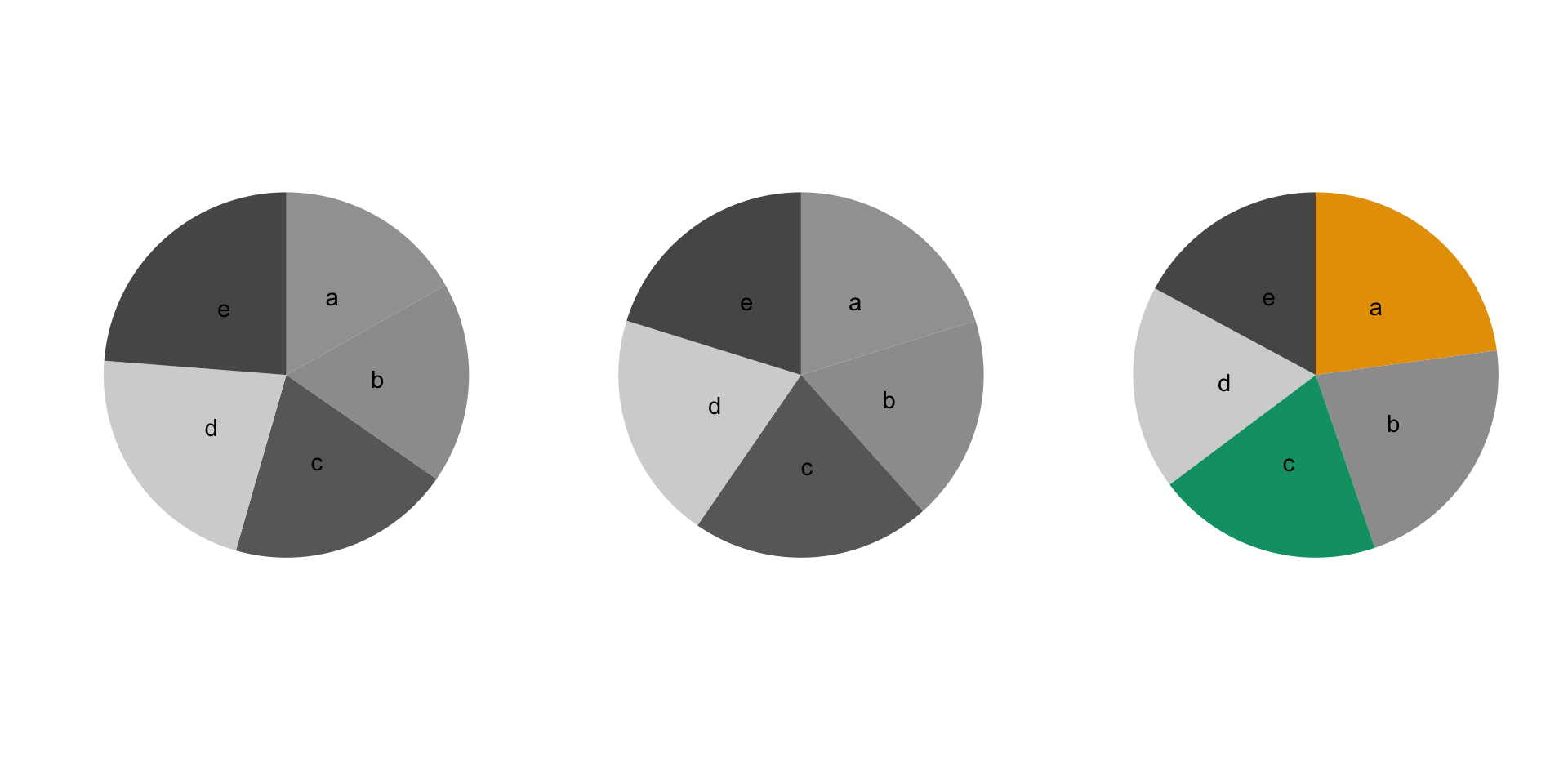

Torten 🍰 Diagramme

Torten 🍰 Diagramme

Torten 🍰 Diagramme

Torten 🍰 Diagramme

Torten 🍰 Diagramme

Torten 🍰 Diagramme

Torten 🍰 Balken! Diagramme

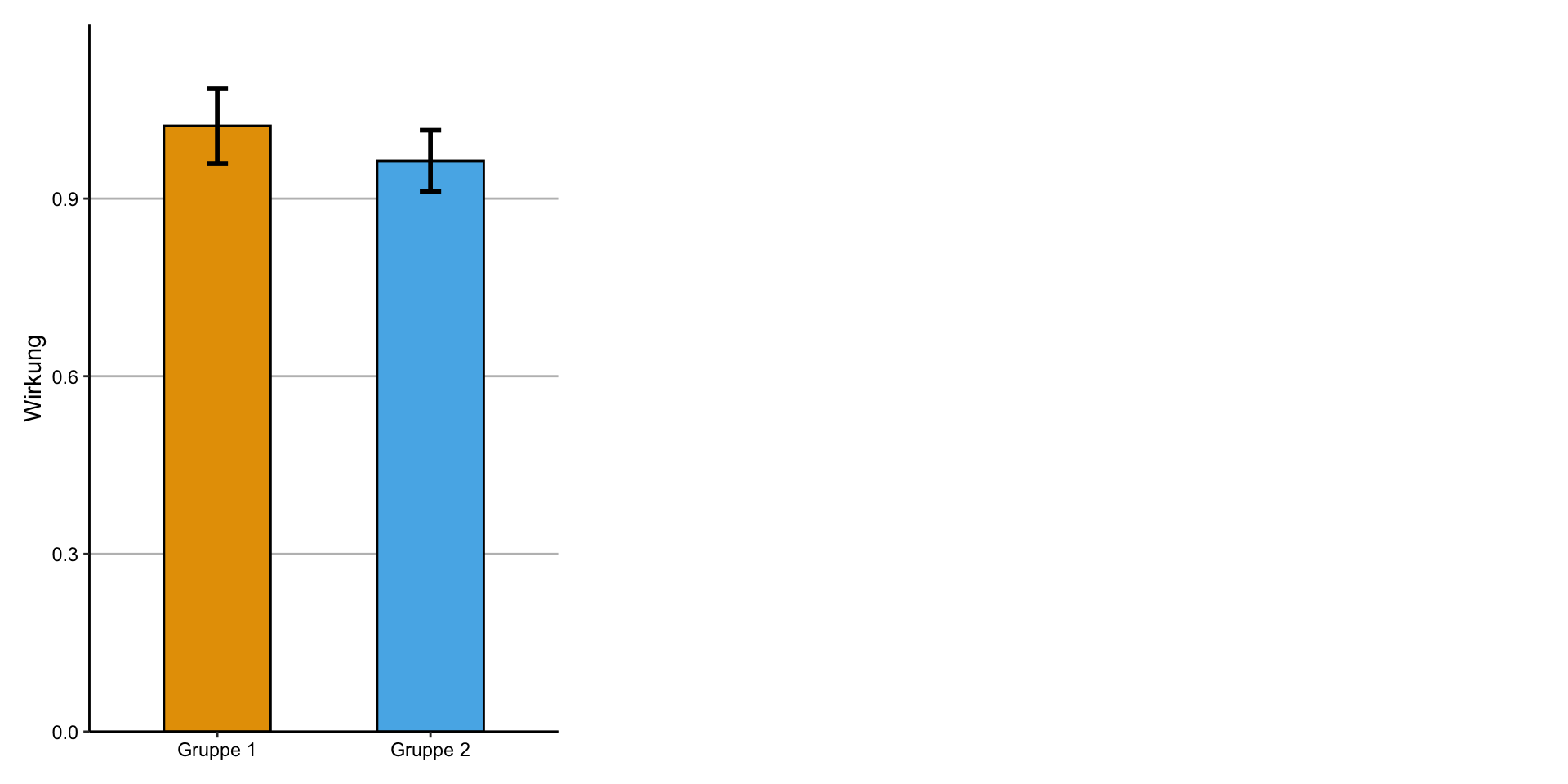

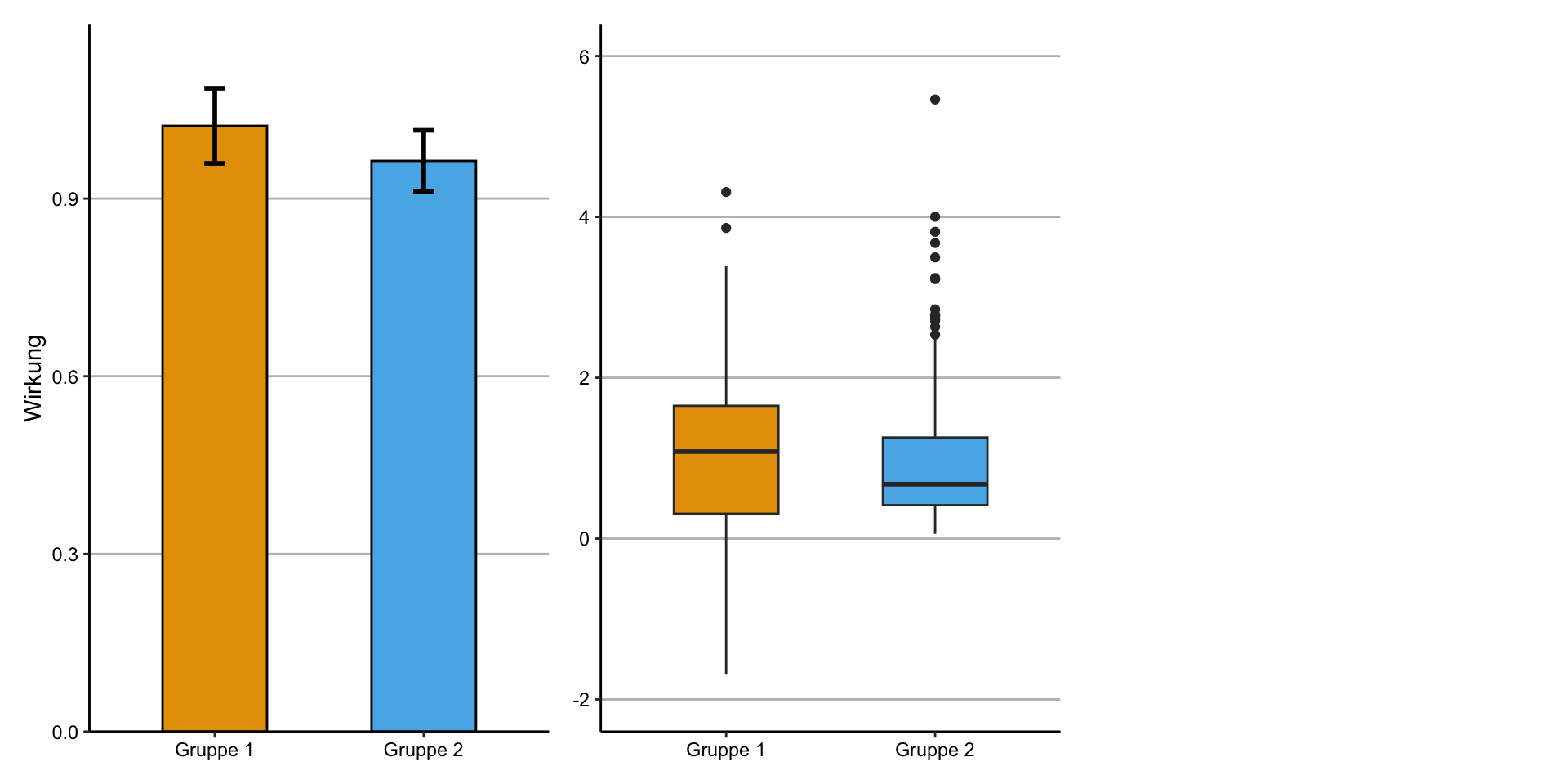

Balken für Mittelwerte 🕯️ Diagramme

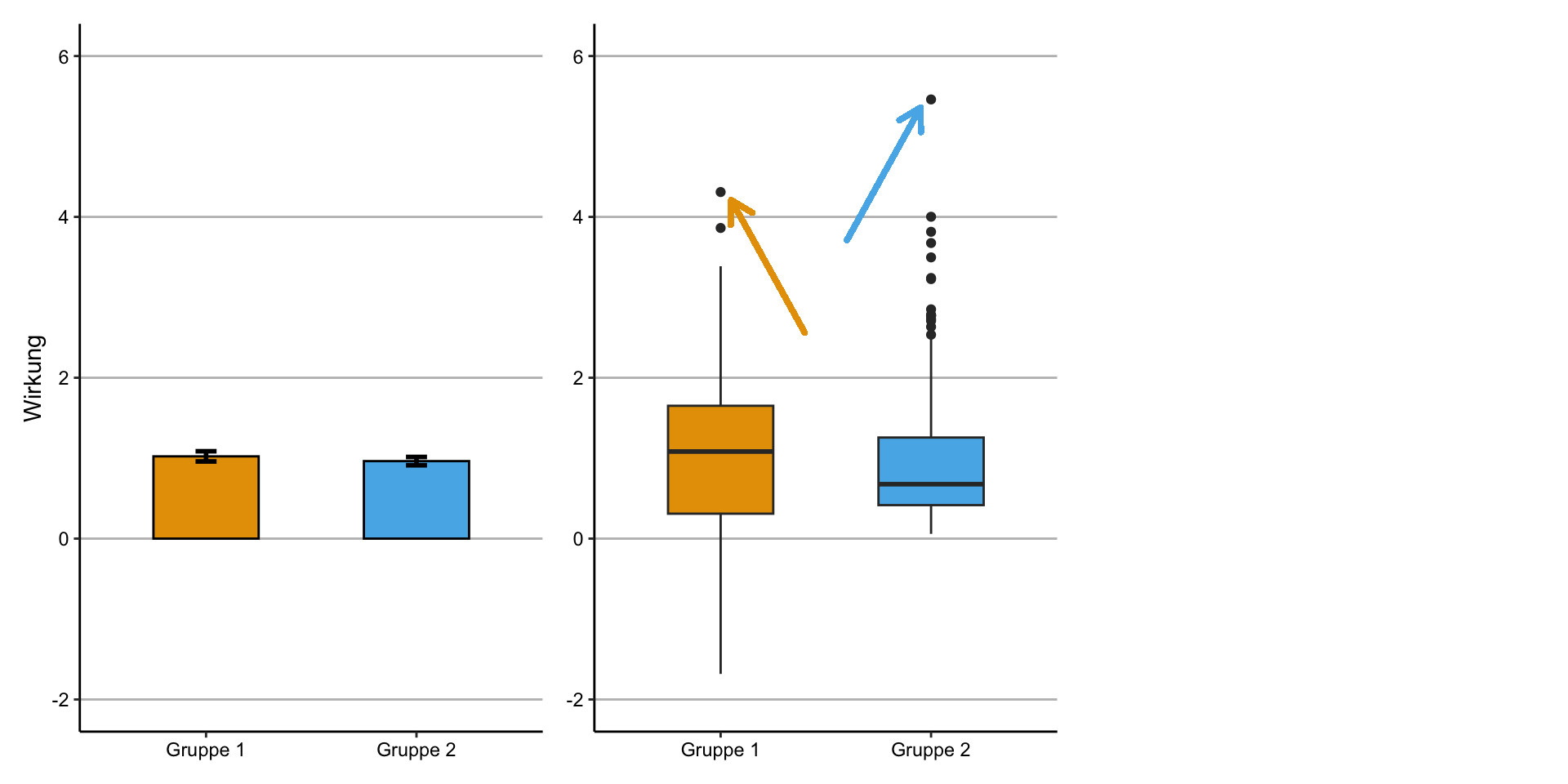

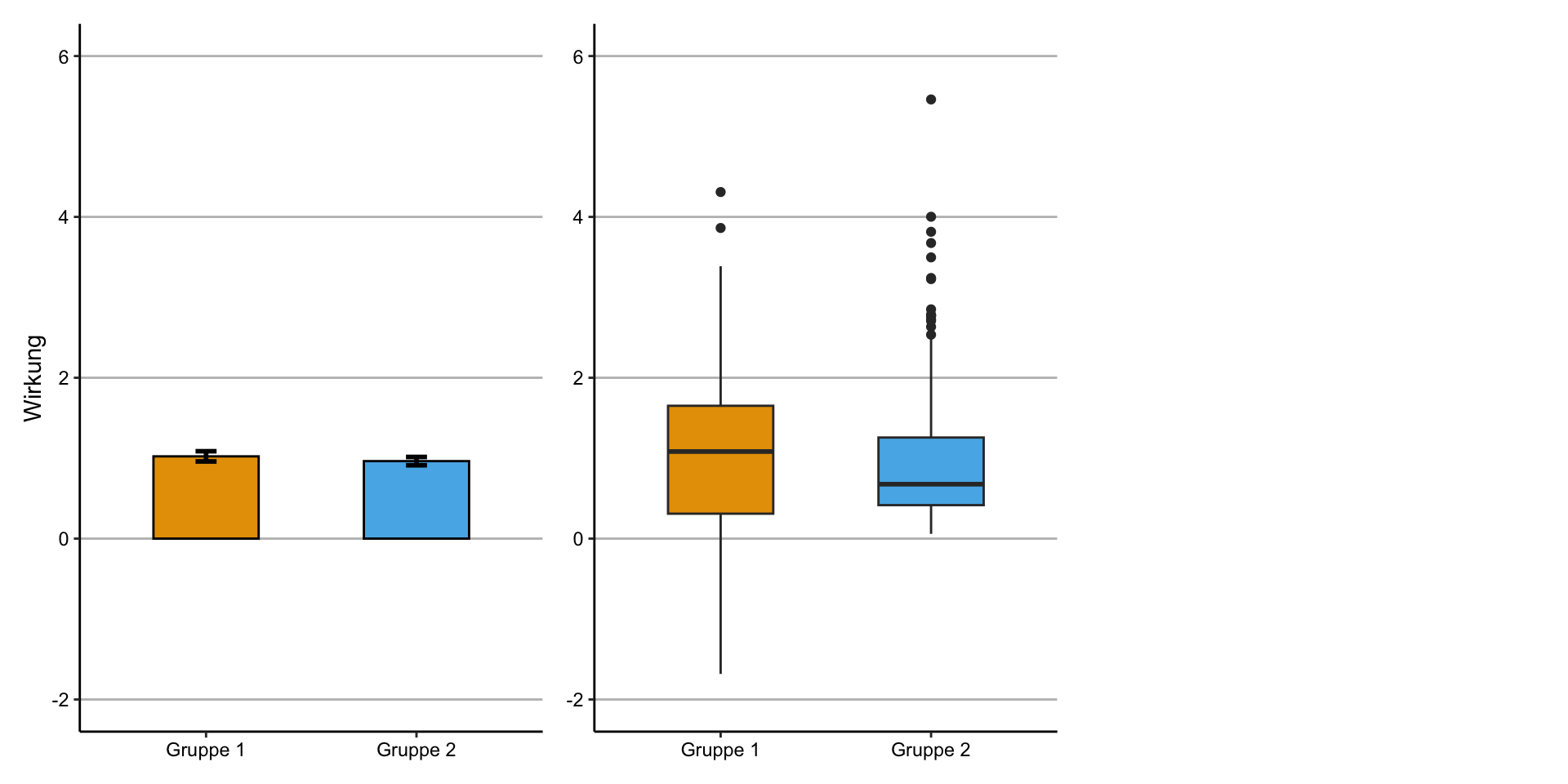

Balken für Mittelwerte 🕯️ Boxplots! Diagramme

Balken für Mittelwerte 🕯️ Boxplots! Diagramme

Balken für Mittelwerte 🕯️ Boxplots! Diagramme

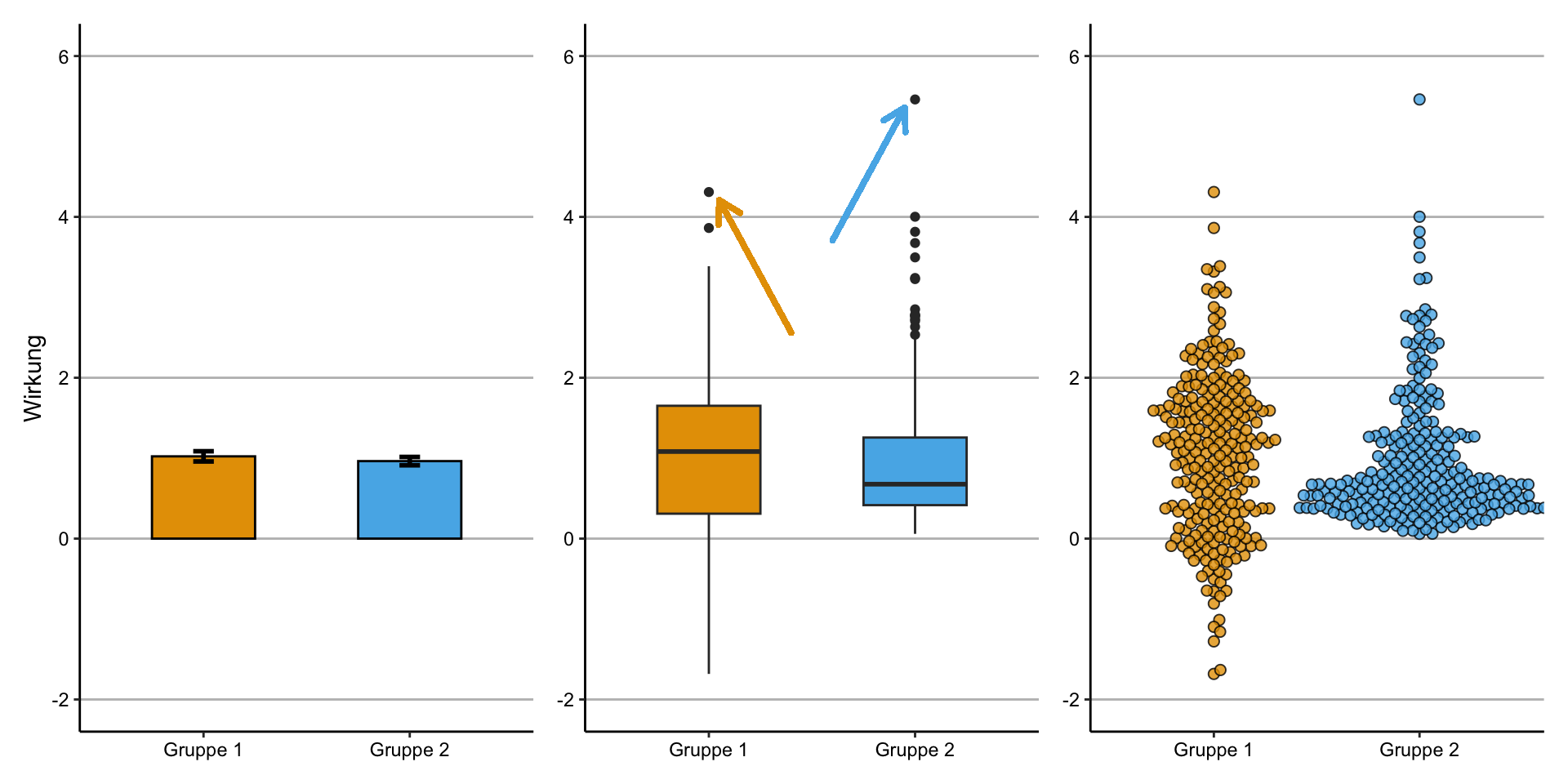

Balken für Mittelwerte 🕯️ Beeswarm! Diagramme

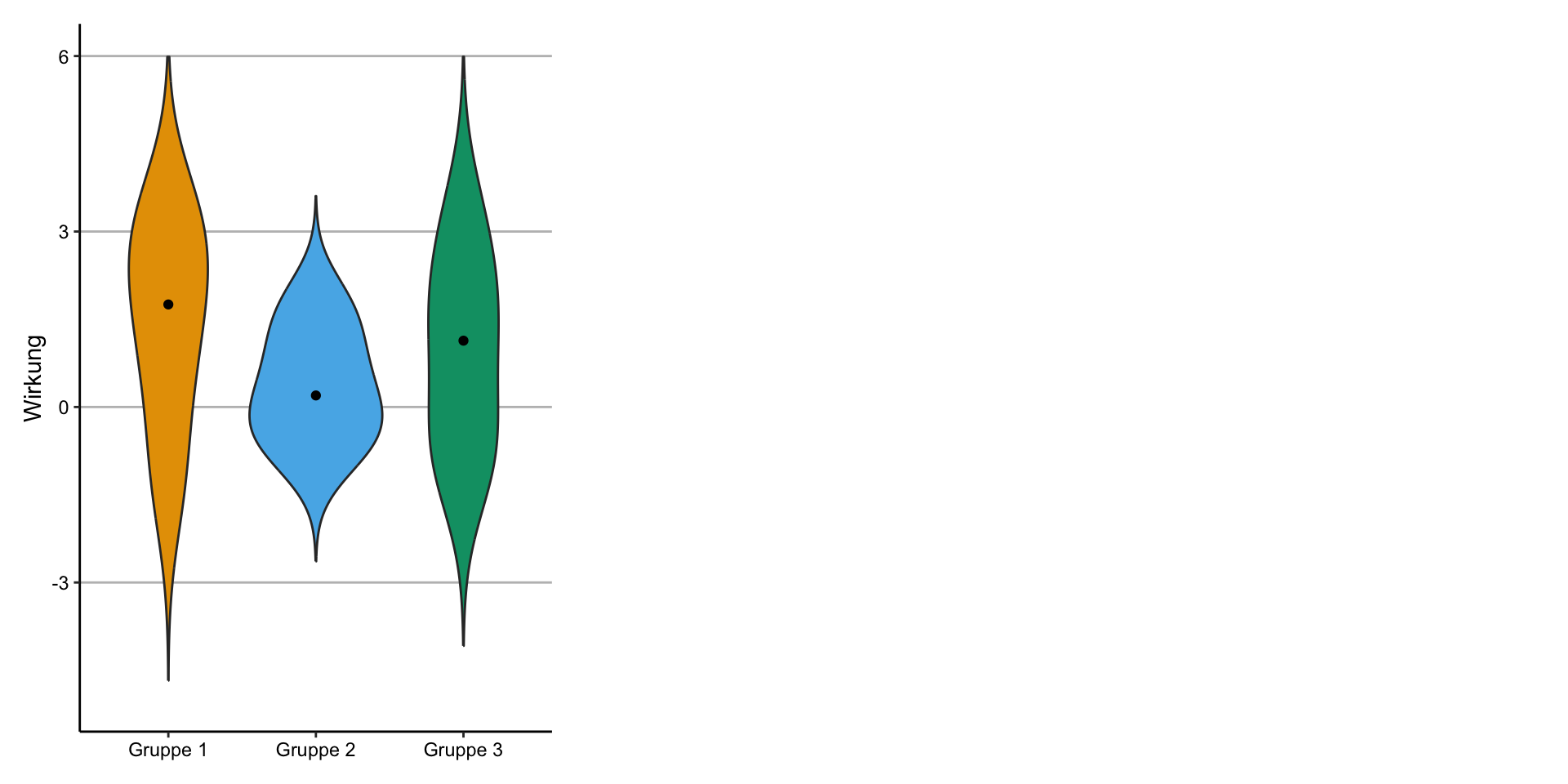

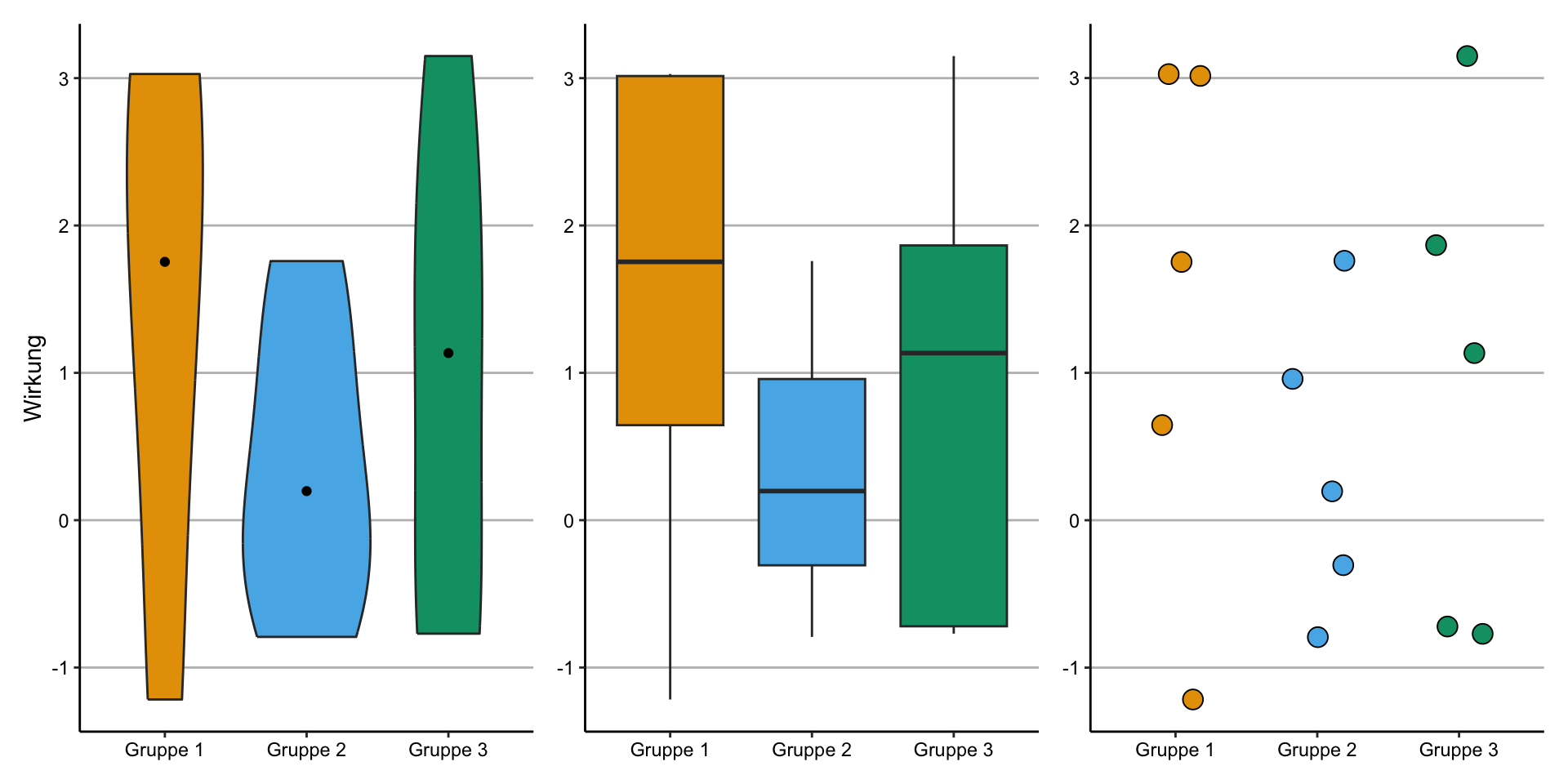

Violinen für kleine Stichproben 🎻 Diagramme

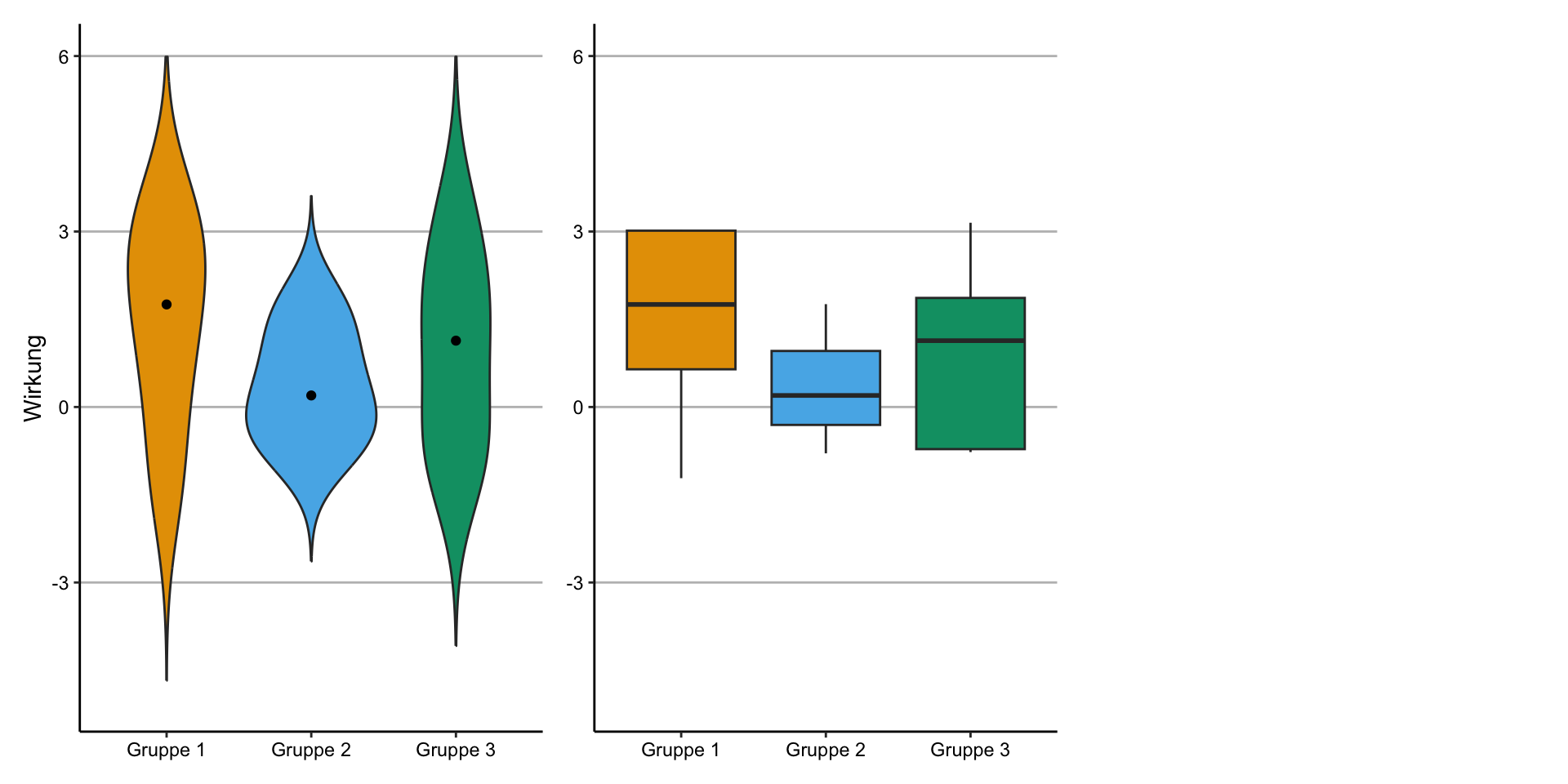

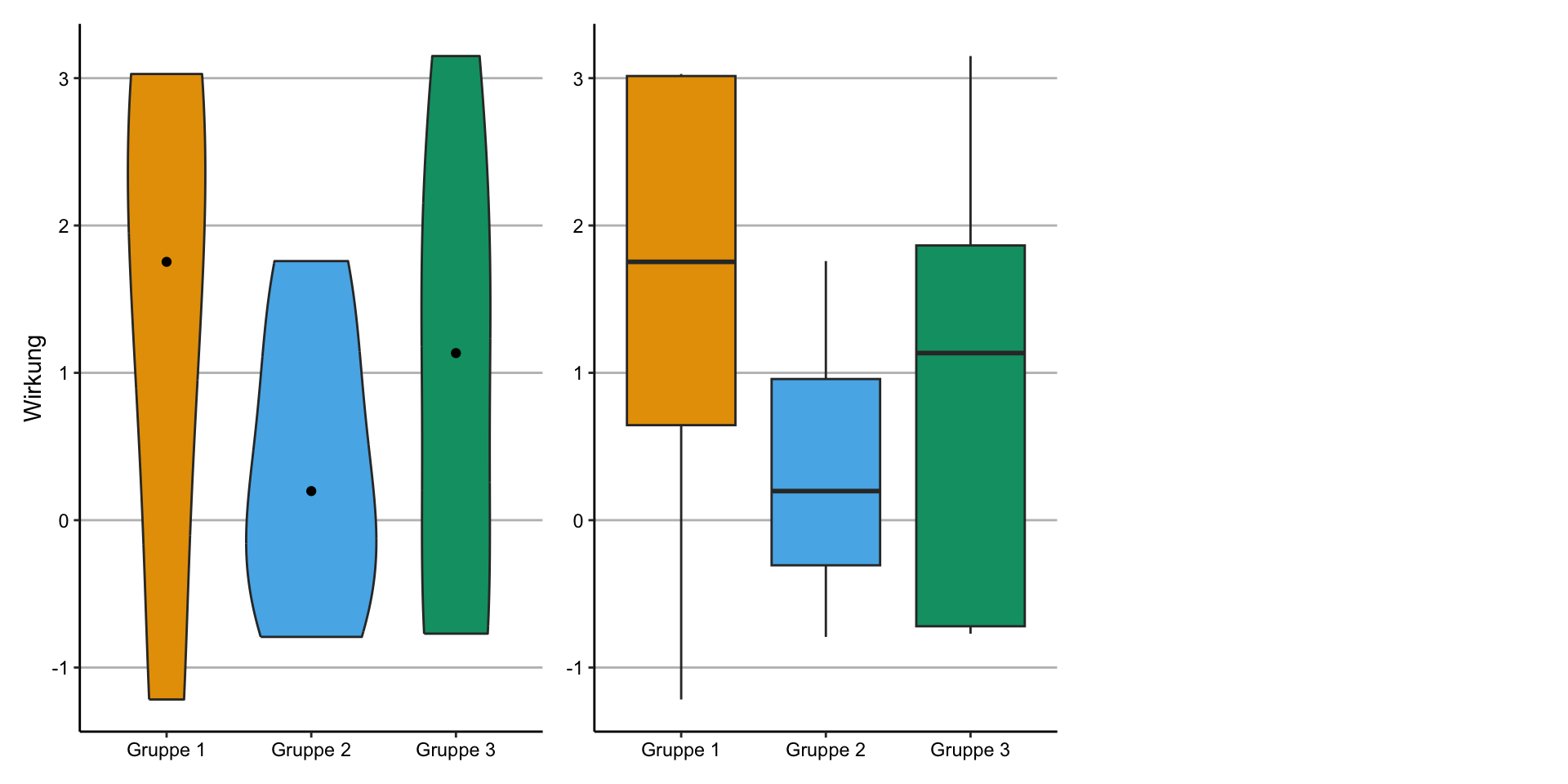

Violinen für kleine Stichproben 🎻 Boxplots? Diagramme

Violinen für kleine Stichproben 🎻 Boxplots? Diagramme

Violinen für kleine Stichproben 🎻 Boxplots Jitterplots! Diagramme

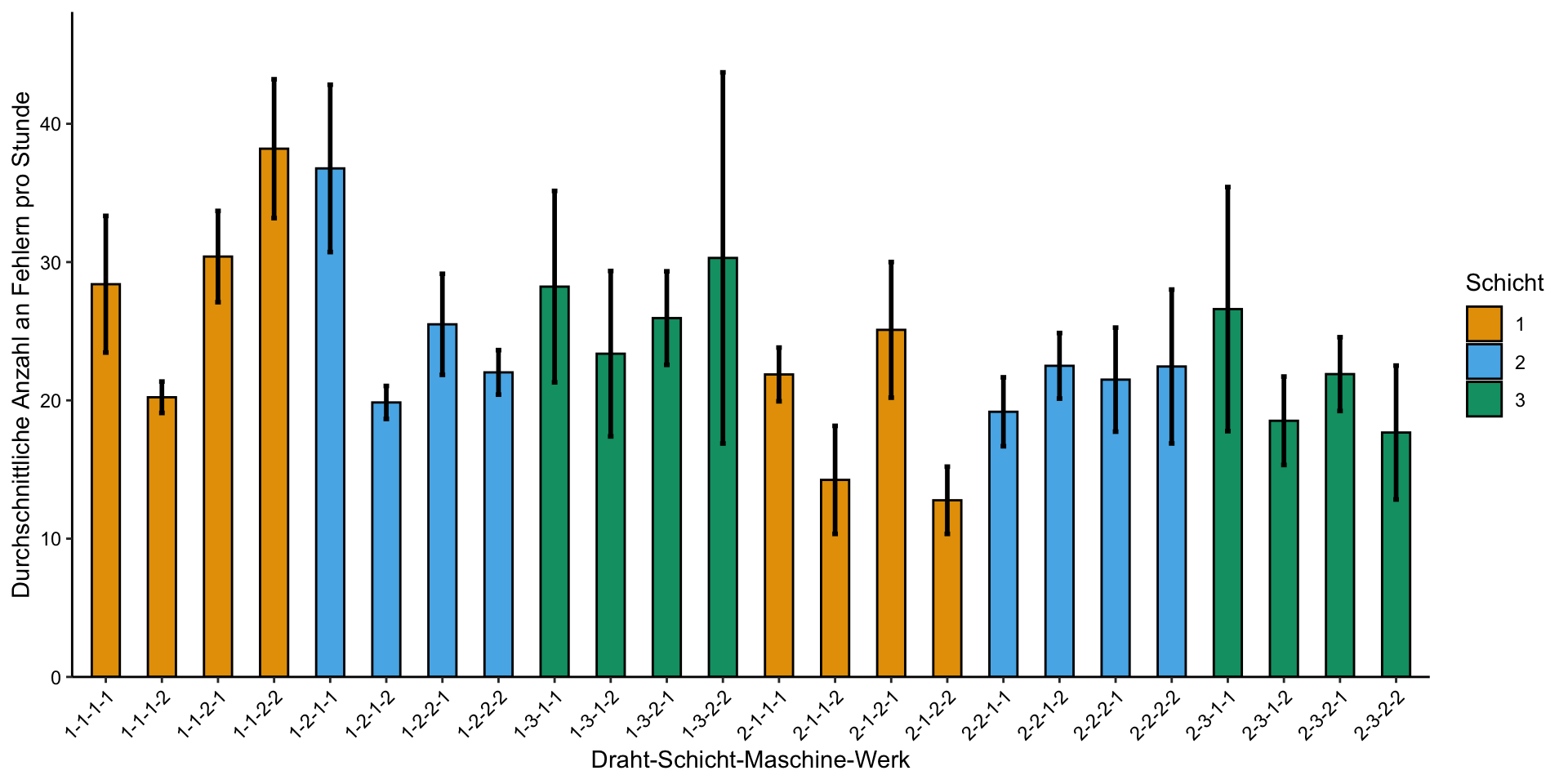

Balken-Wälder 🌳 Diagramm

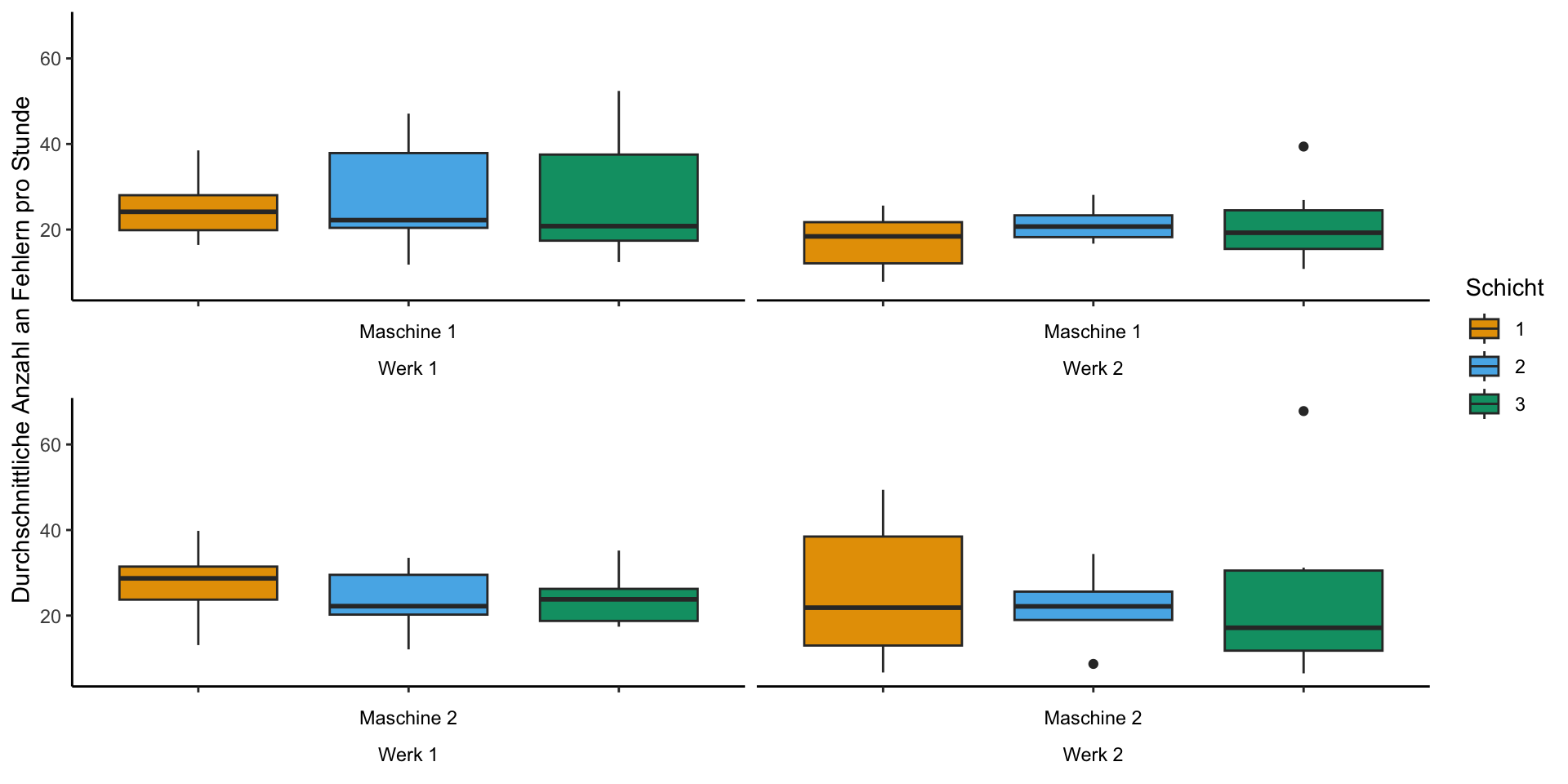

Balken-Wälder 🌳 Multi-Panel-Plots! Diagramm

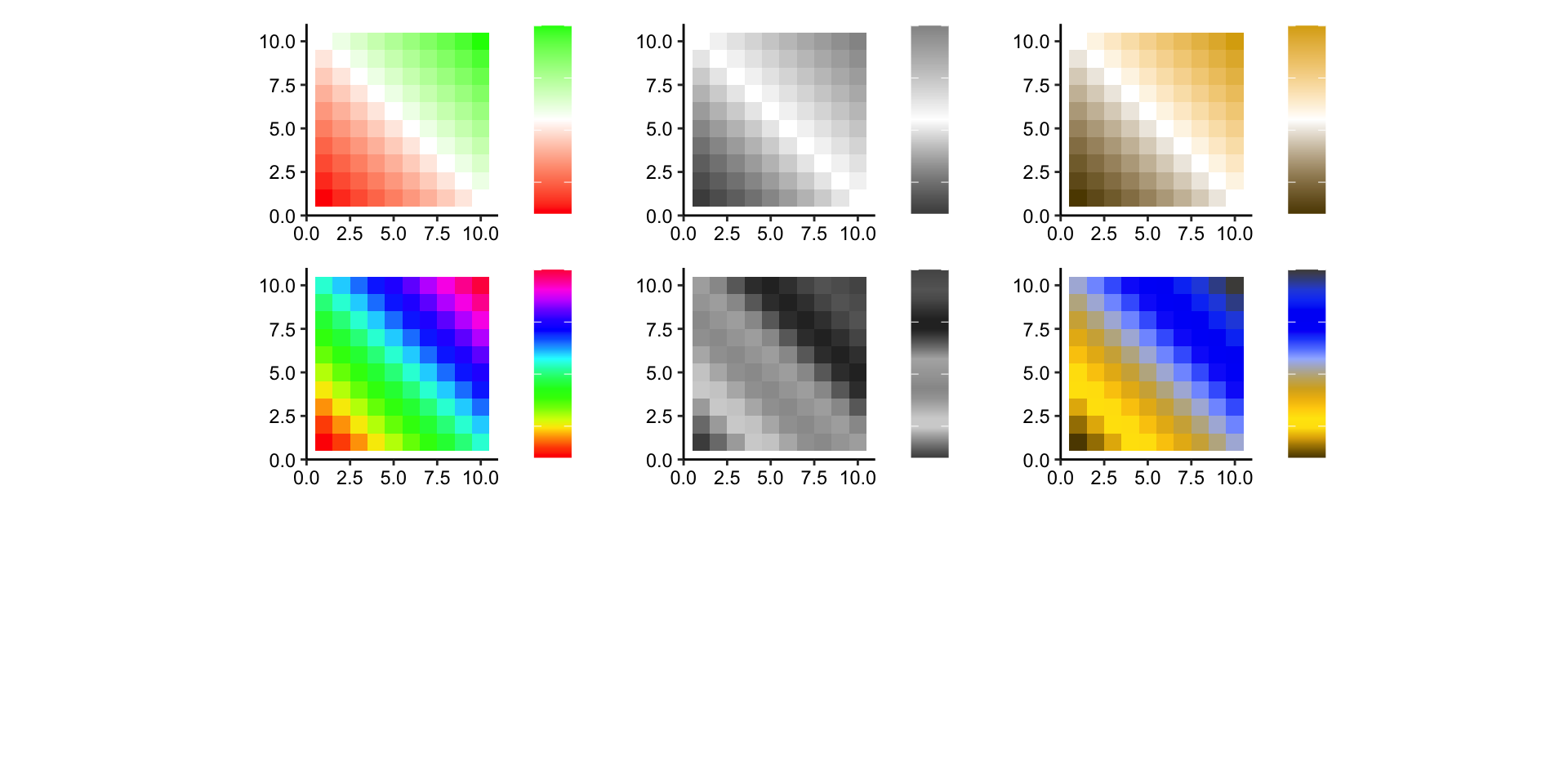

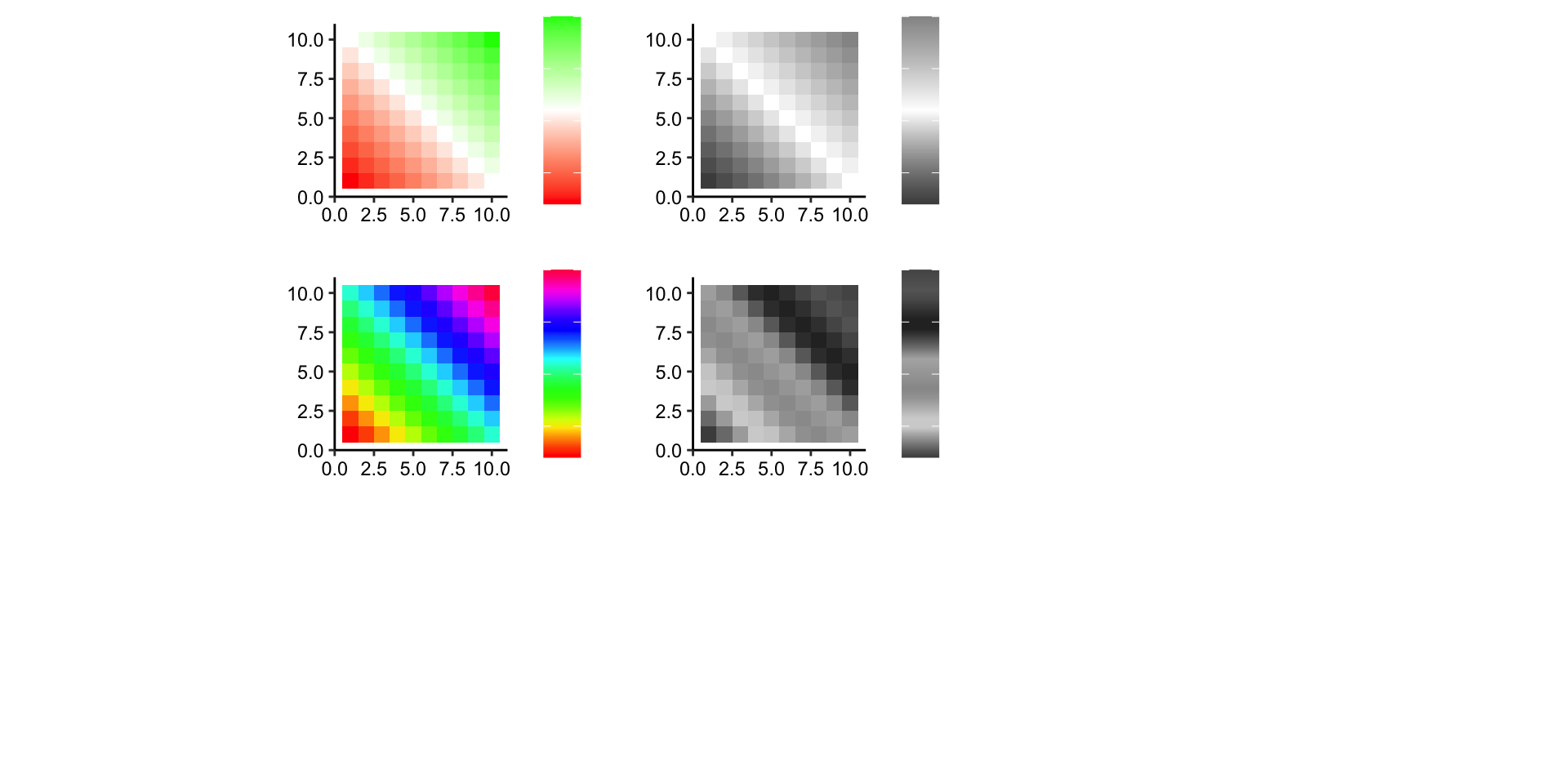

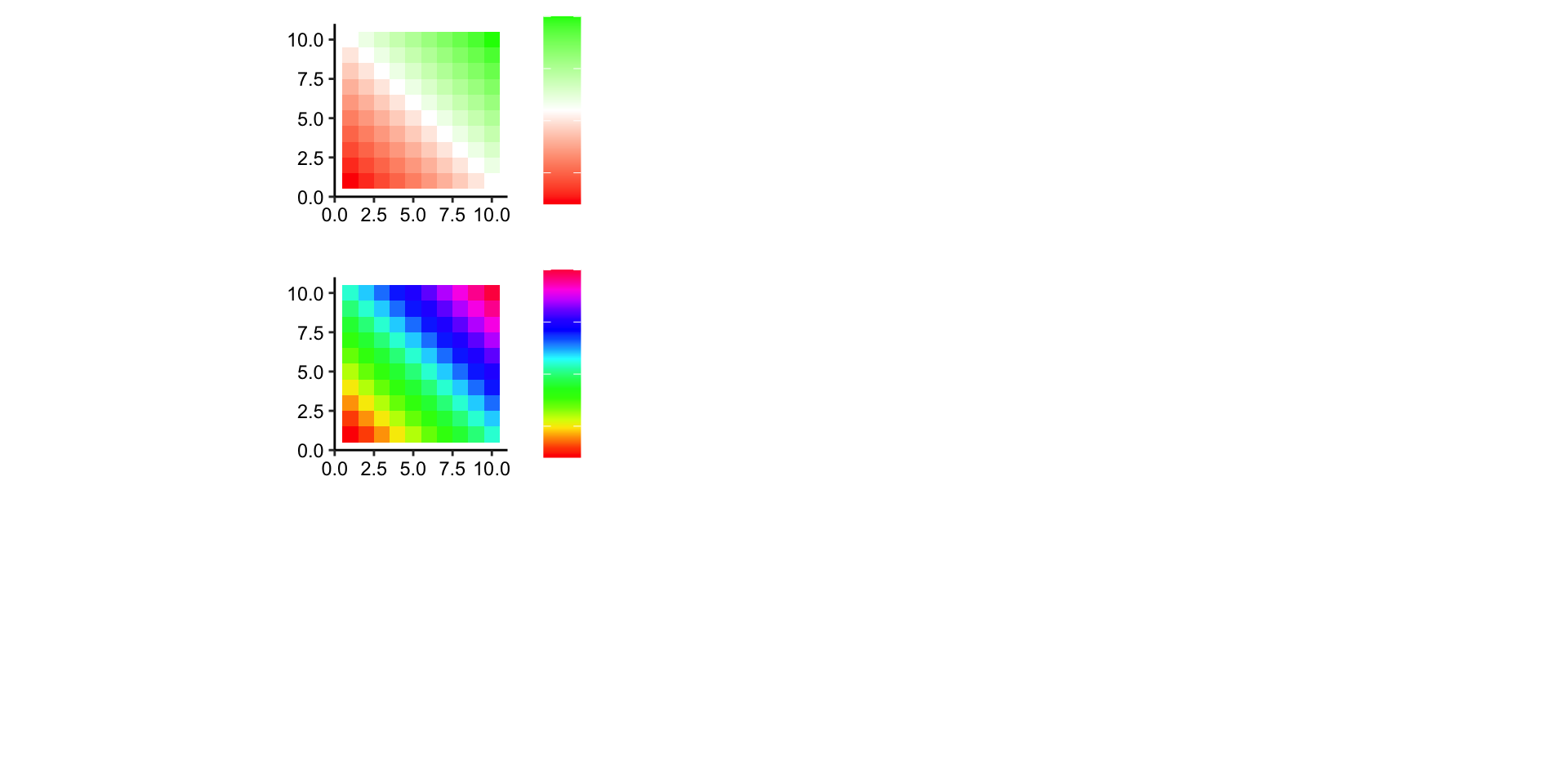

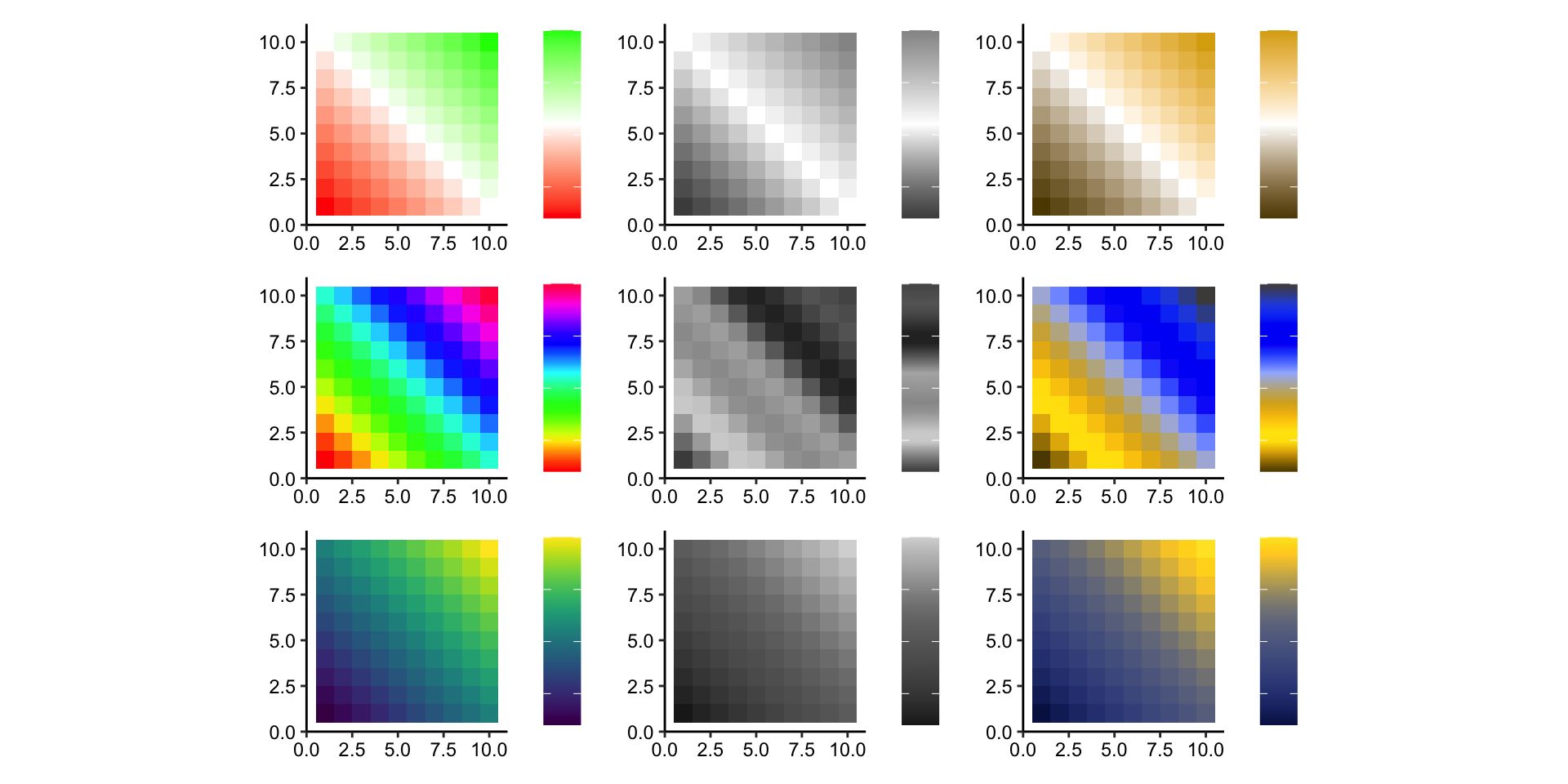

Rot/Grün- oder Regenbogen-Farbskalen 🌈

Rot/Grün- oder Regenbogen-Farbskalen 🌈

Rot/Grün- oder Regenbogen-Farbskalen 🌈

Rot/Grün- oder Regenbogen-Farbskalen 🌈 Viridis!

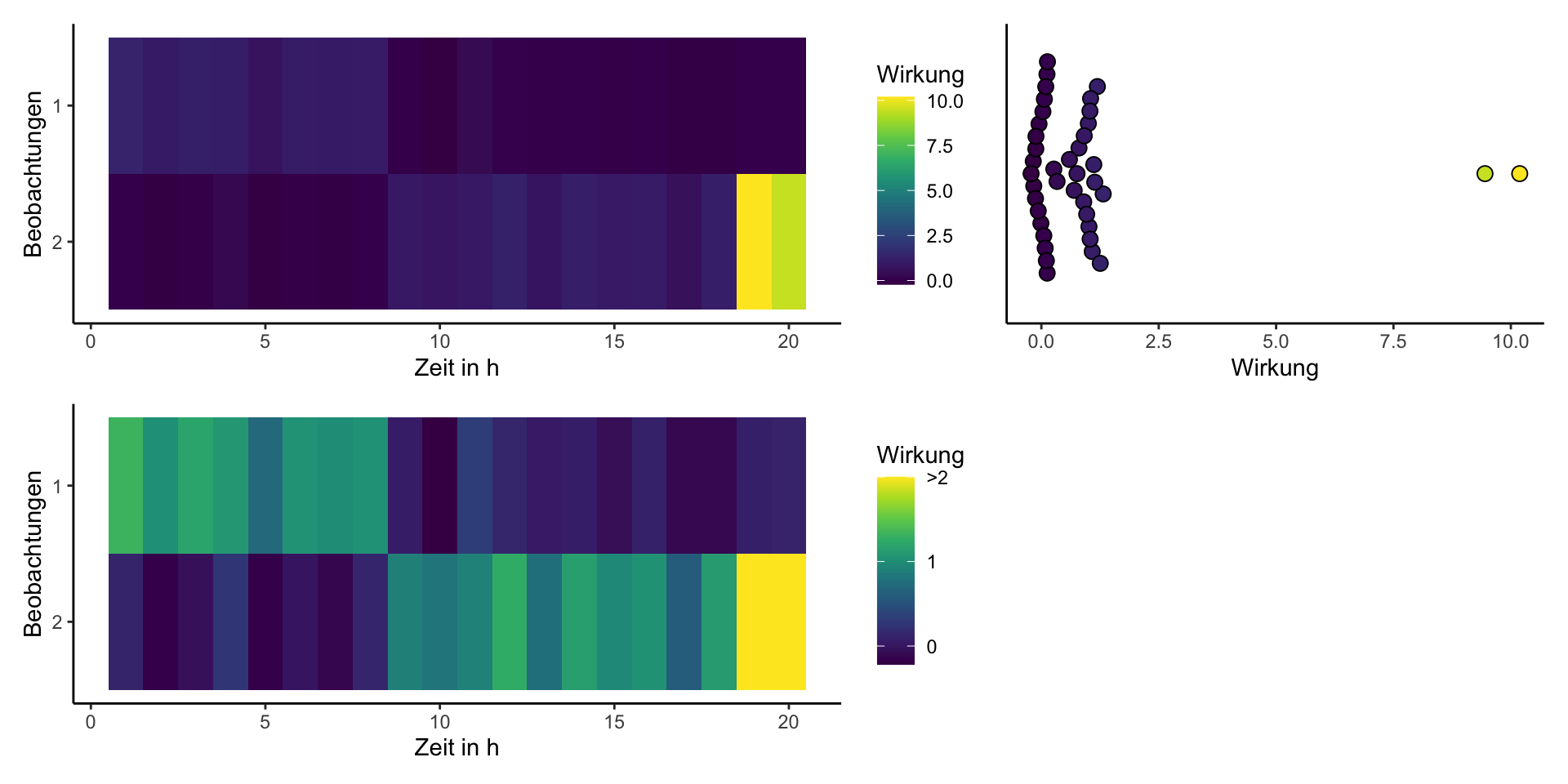

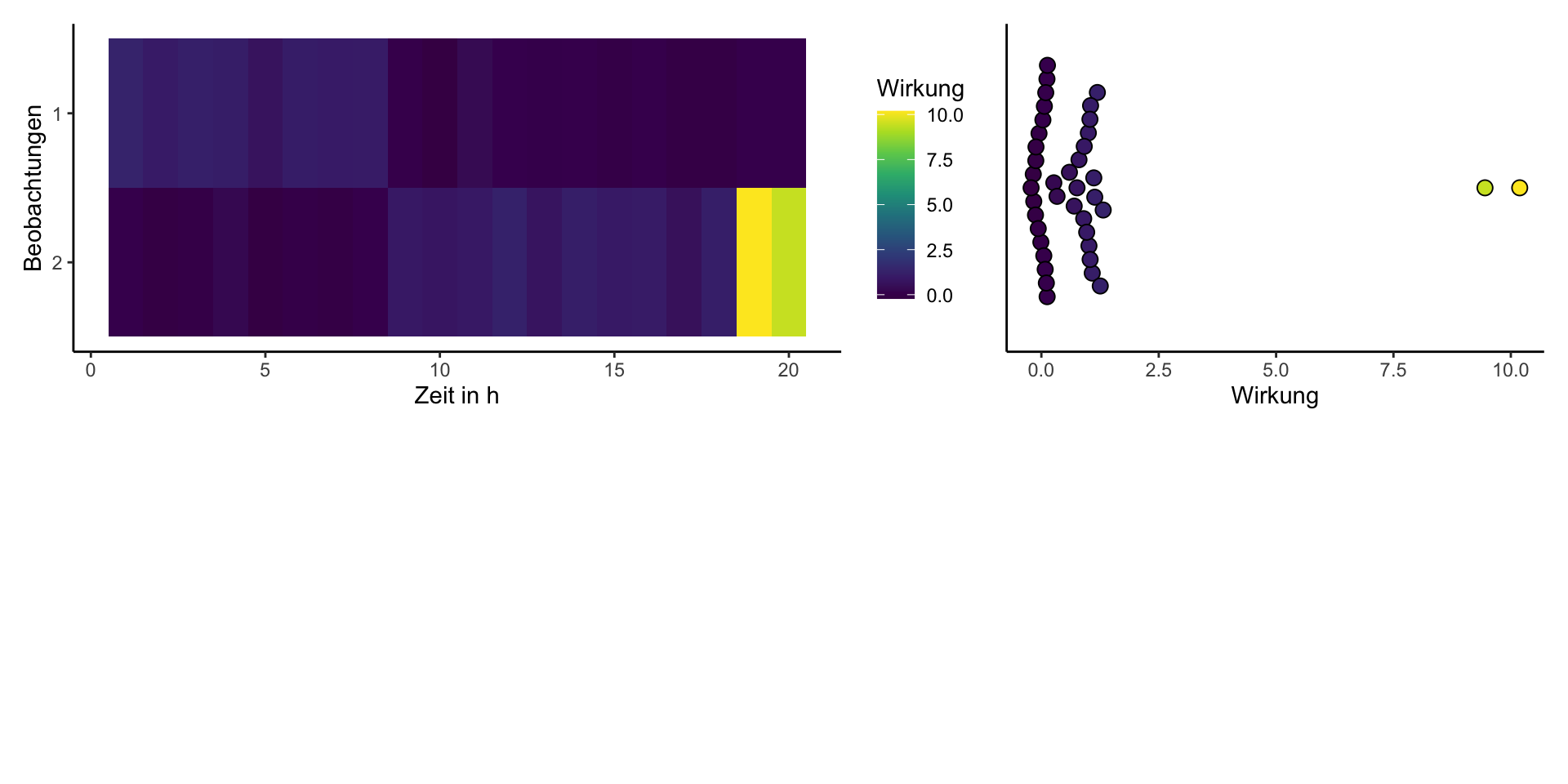

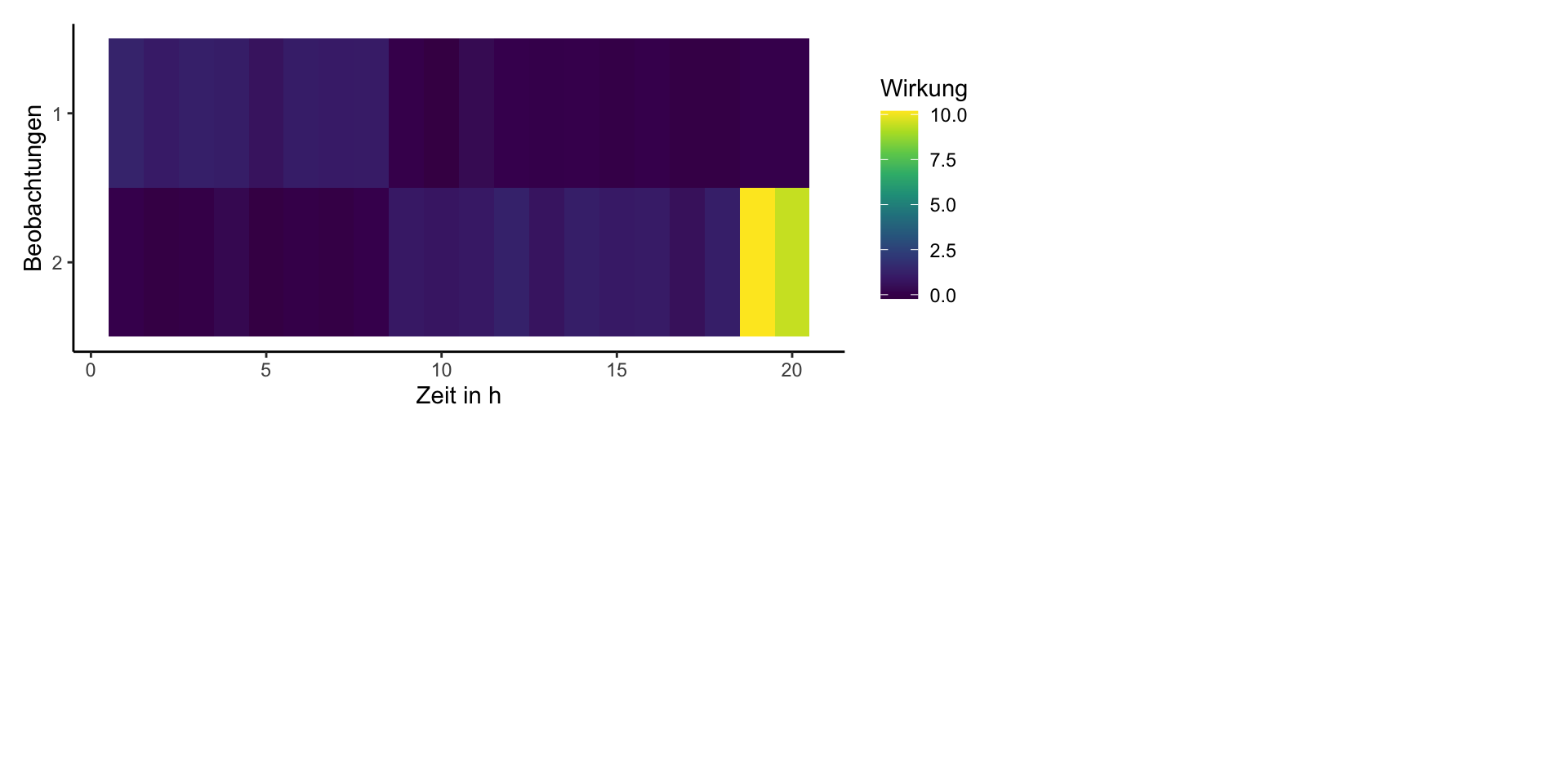

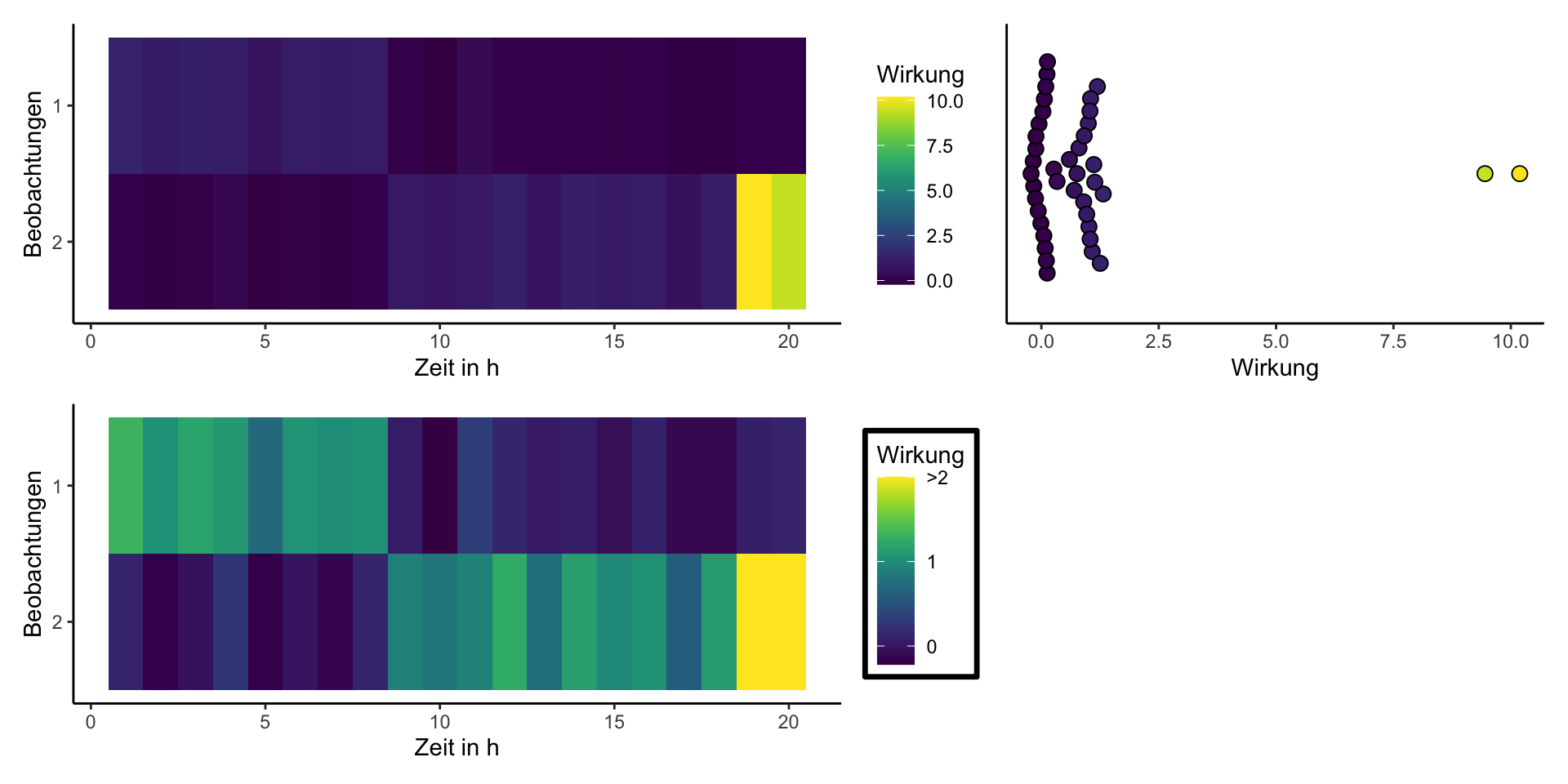

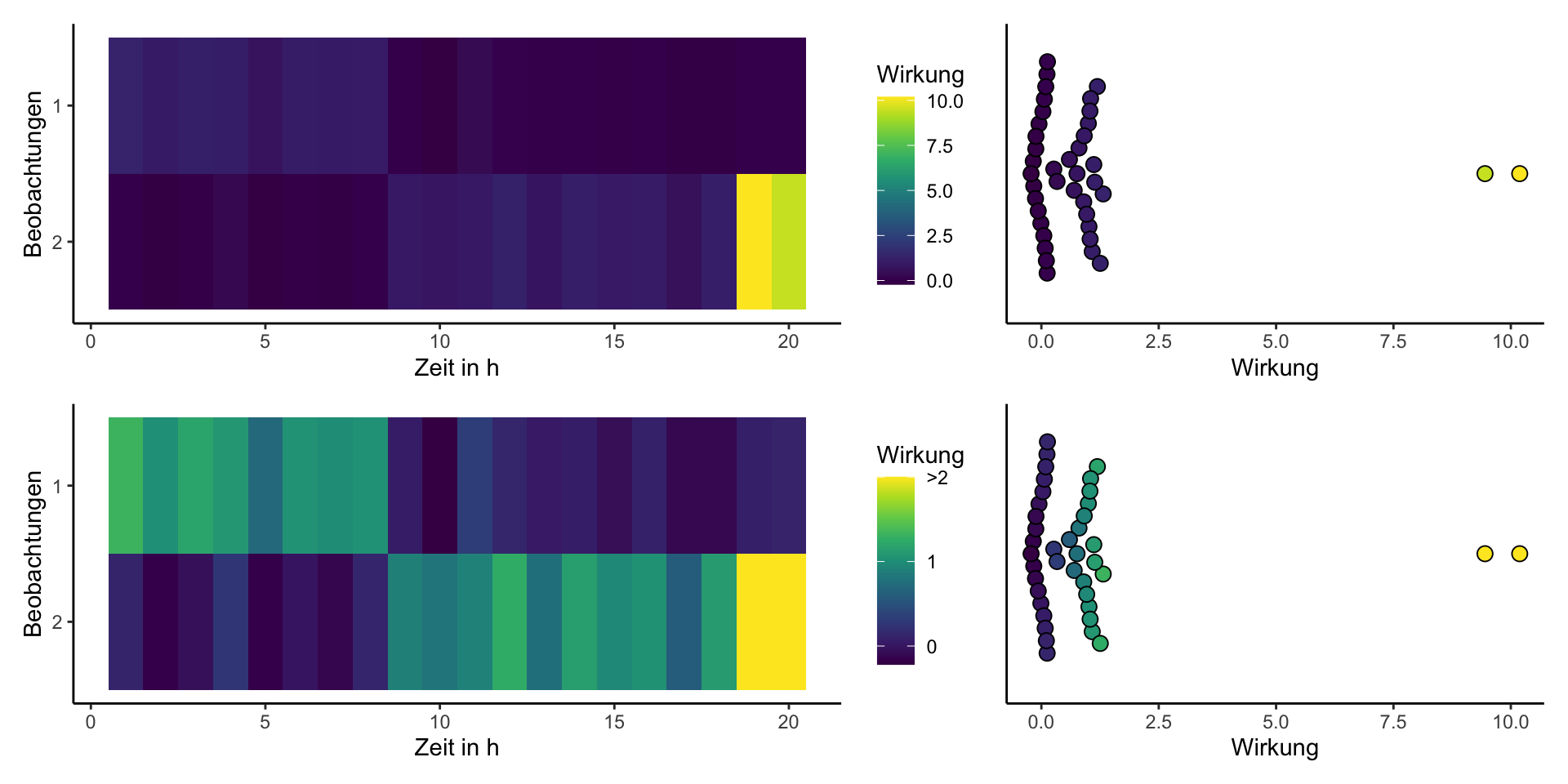

Heatmaps mit Ausreißern 🔥

Heatmaps mit Ausreißern 🔥

Heatmaps mit Ausreißern 🔥

Heatmaps mit Ausreißern 🔥 Skala anpassen!

Heatmaps mit Ausreißern 🔥 Skala anpassen!

Heatmaps mit Ausreißern 🔥 Skala anpassen!

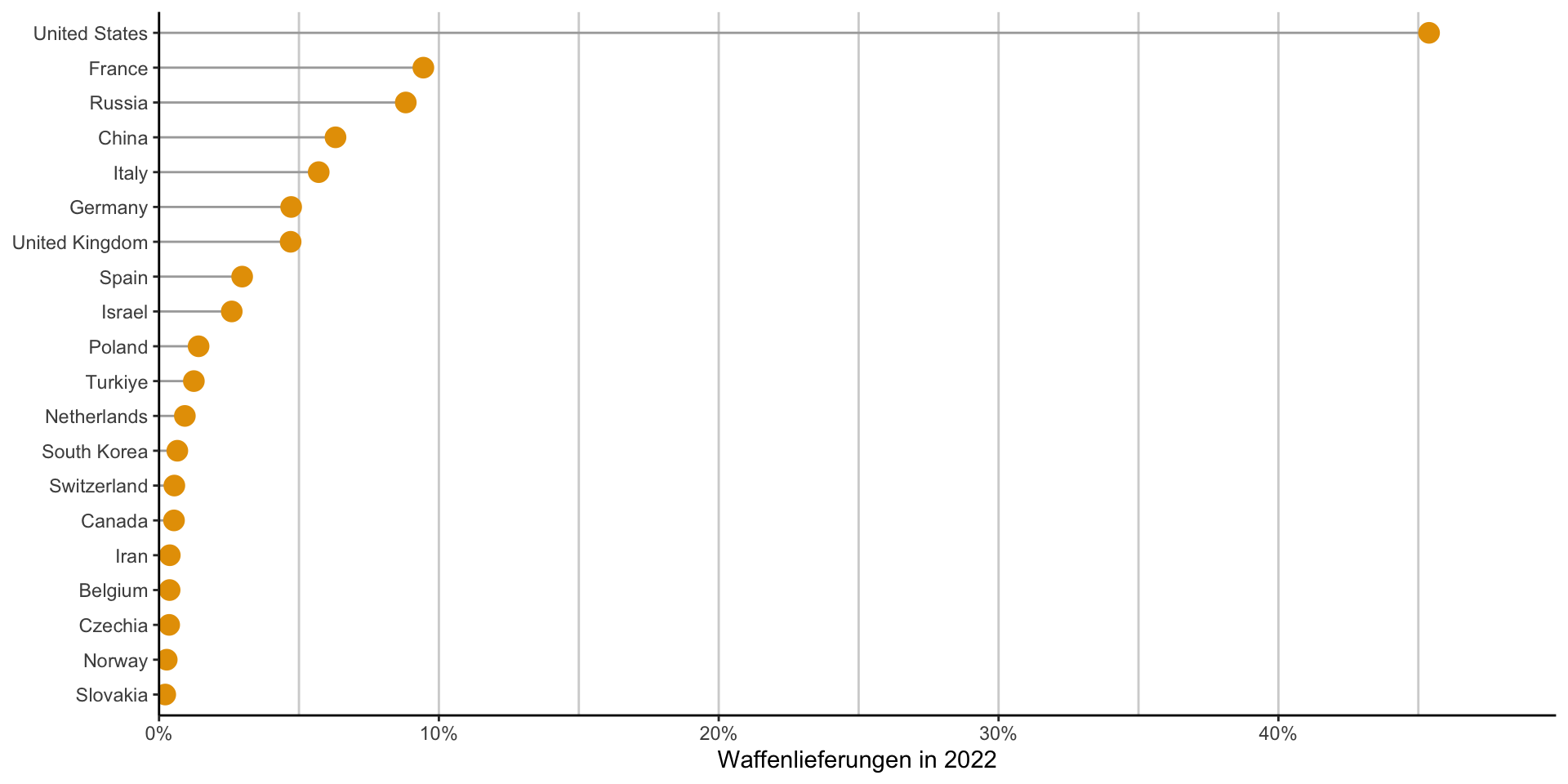

Bonus: Alternativen für Balkendiagramme: Lollipop-Plot 🍭

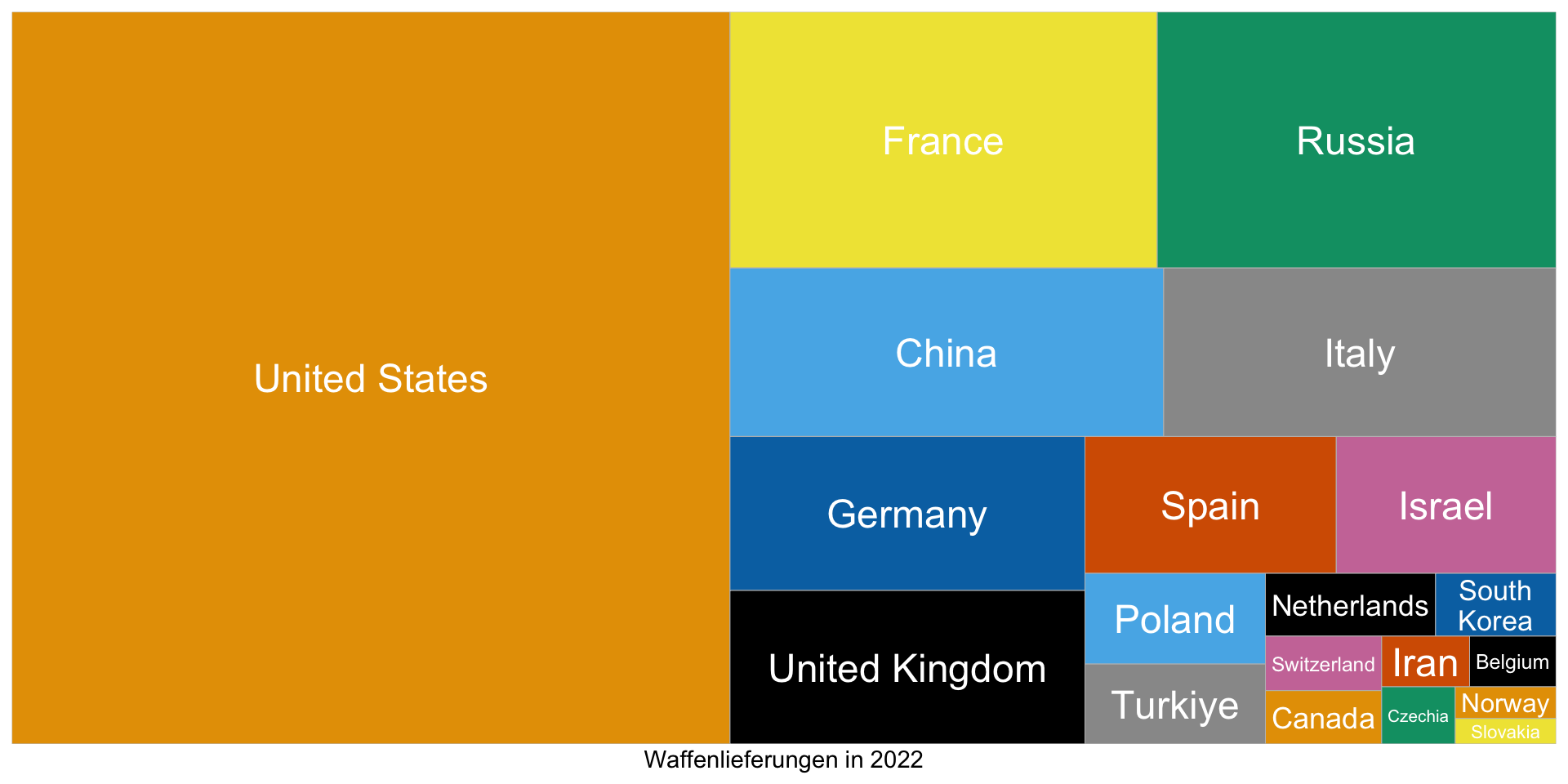

Bonus: Alternativen für Balkendiagramme: Treemap 🗺️

Zusammenfassung 📦

🍰 Torten lieber weglassen!

🕯️ Kerzen ebenso!

🎻 Vorsicht bei Violinen!

🌳 Wälder meiden!

🌈 Regenbogen sehen nicht für alle gut aus!

🔥 Hitze dosieren!

🍭 🗺️ Lollis und Karten können Alternativen sein!

Präsentation basierend auf

Friends Don’t Let Friends Make Bad Graphs1

—

R-Quellcode verfügbar auf GitHub

Eingesetzte R Pakete

Package Version
base2 4.4.3
ggbeeswarm3 0.7.2
knitr4–6 1.49
patchwork7 1.3.0
prismatic8 1.1.2
renv9 1.0.11
rmarkdown10–12 2.29
scales13 1.3.0
tidyverse14 2.0.0
treemapify15 2.5.6
viridis16 0.6.5
