Thesis Präsentation

Implementing a Scientific Workflow Management System to Conduct the Transition to a Different Reference Genome of a Genetic Analysis Pipeline

Benedikt Schnur

FOM Hochschule für Oekonomie & Management
Medizinische Hochschule Hannover, Institut für Humangenetik

Agenda

• Einleitung
• Methode
• Artefakt
• Cloudnutzung
• Diskussion
• Fazit und Ausblick

Einleitung

Einleitung - Auslöser

Wechsel des Referenzgenom in der genetischen Analyse Pipeline

GRCh37 → GRCh38

• Genome Reference Consortium Human Build
• GRCh37 2009
• GRCh38 2017
• Puzzzleteile zusammensetzen → Mapping

Einleitung - Probleme

• Prozessierungskapazitäten
• Speicherplatz
• Bandbreite
• Prozessierungsdauer
• Architektur

• HPC Cluster 24h ausgelastet sobald Daten von Sequencer aus Routinediagnostik verarbeitet werden
• 1500 Genome, je 50 GB → 77 TB benötigt
• 14 Tage hochladen wenn am Stück möglich
• Bei altem Tempo 59 Tage
• Von Naturwissenschaftlern implementiert → Best Practices der IT nicht angewendet

Einleitung - Ziele

• Professionalisierung durch Einführung eines
  Scientific Workflow Management Systems (SWfMS)
  für die bestehende
  Medical Genetics Sequence Analysis Pipeline (megSAP)
• Mögliche Nutzung von Cloud Infrastruktur prüfen

Methode

Methode - Design Science Research

Vereinfachter DSR Prozess¹

1. Ken Peffers et al., „A Design Science Research Methodology for Information Systems Research“, Journal of Management Information Systems 24, Nr. 3 (2007, Dezember): 45–77, https://doi.org/10.2753/mis0742-1222240302.

Artefakt

Artefakt - Entscheidung für SWfMS

Entscheidung auf Basis der Literaturrecherche

• Domain-specific language
  • Portierbar
  • Versionierbar
• Support bereits eingesetzter Architektur
  • SLURM
  • Singularity
• Fehlerbehandlung

Artefakt - Konvertierung Pipeline zu Nextflow

Direct Acyclic Graph (DAG)

Artefakt - BAM zu FastQ Konvertierung

Artefakt - megSAP aufteilen

• Mapping
• Variant Calling
• Copy Number Variant Calling
• Structural Variant Calling
• Datenbank Import

Artefakt - Optimierung

Artefakt - Resilienz und Monitoring

• Schritte werden neu gestartet mit mehr Arbeitsspeicher
• Email nach Abschluss Pipeline

Cloudnutzung

Cloudnutzung - Kostenberechnung AWS

Beschreibung	EC2 Instanztyp	CPUs	Arbeitsspeicher in GB	Kosten in $
Speicher				2,45
Datentransfer				4,50
bam2fastq	t3.large	2	8	0,16
megSAPma	c6i.4xlarge	16	32	2,08
megSAPvc	t3.2xlarge	8	32	1,15
megSAPcn	r5.2xlarge	8	64	3,88
megSAPsv	t3.small	2	2	0,04
dragen	f1.2xlarge	8	122	12,08
Summe				26,34

Cloudnutzung - Kostenberechnung Upload mit AWS Snowball

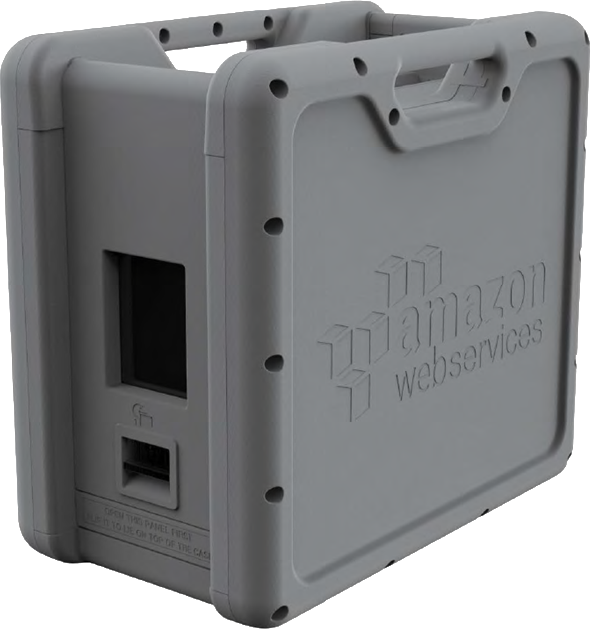

AWS Snowball¹

• 300 $ für 10 Tage
• 80 TB HDD Kapazität

24,27 $ pro Probe, ca 2 $ gespart

1. Amazon Web Services, „Using an AWS Snowball Device - AWS Snowball“, 2023, https://docs.aws.amazon.com/snowball/latest/ug/using-device.html.

Diskussion

Diskussion - Optimierung CPU Nutzung

42,35 % Effizienter

Diskussion - Optimierung Speichernutzung

34.87 % Effizienter

Diskussion - Kostenersparnis Cloud

“Nur” 11,56 % günstiger durch Optimierung:

26,33 $ statt 29,77 $

• Instanztypen passen nicht exakt
• DRAGEN größter Kostenfaktor

• 26,33 $ statt 29,77 $
• Lizenz DRAGEN kostet ca. 40 € (bei voller Auslastung)
• HPC Kosten nicht schätzbar

Fazit und Ausblick

Fazit und Ausblick - Effizienzsteigerung

• Übernahme in diagnostische Routine
• Weitere, kontinuierliche Optimierung
• Aufteilung von megSAP in kleinere Schritte
• Speichern im CRAM Dateiformat

• vc und cn parallel

Fazit und Ausblick - Usability

Nutzung Nextflow Tower

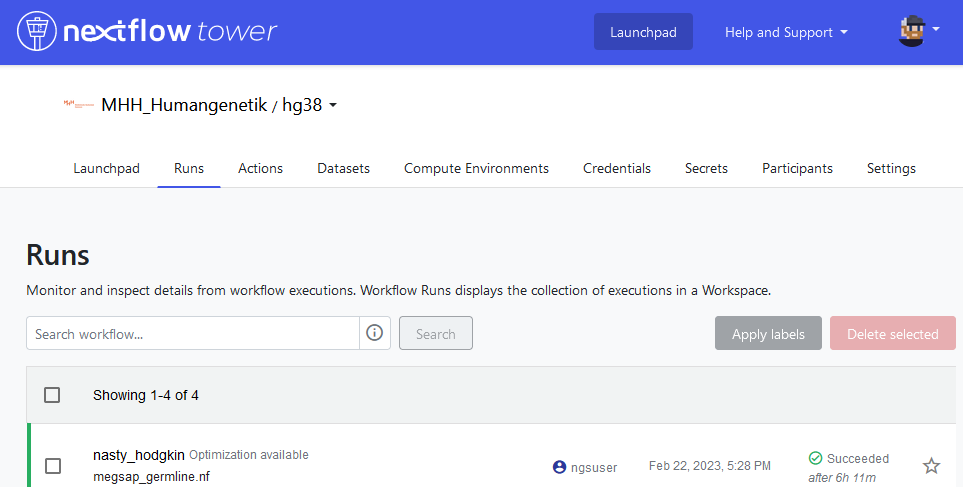

Screenshot Nextflow Tower

Fazit und Ausblick - Neuer Sequencer

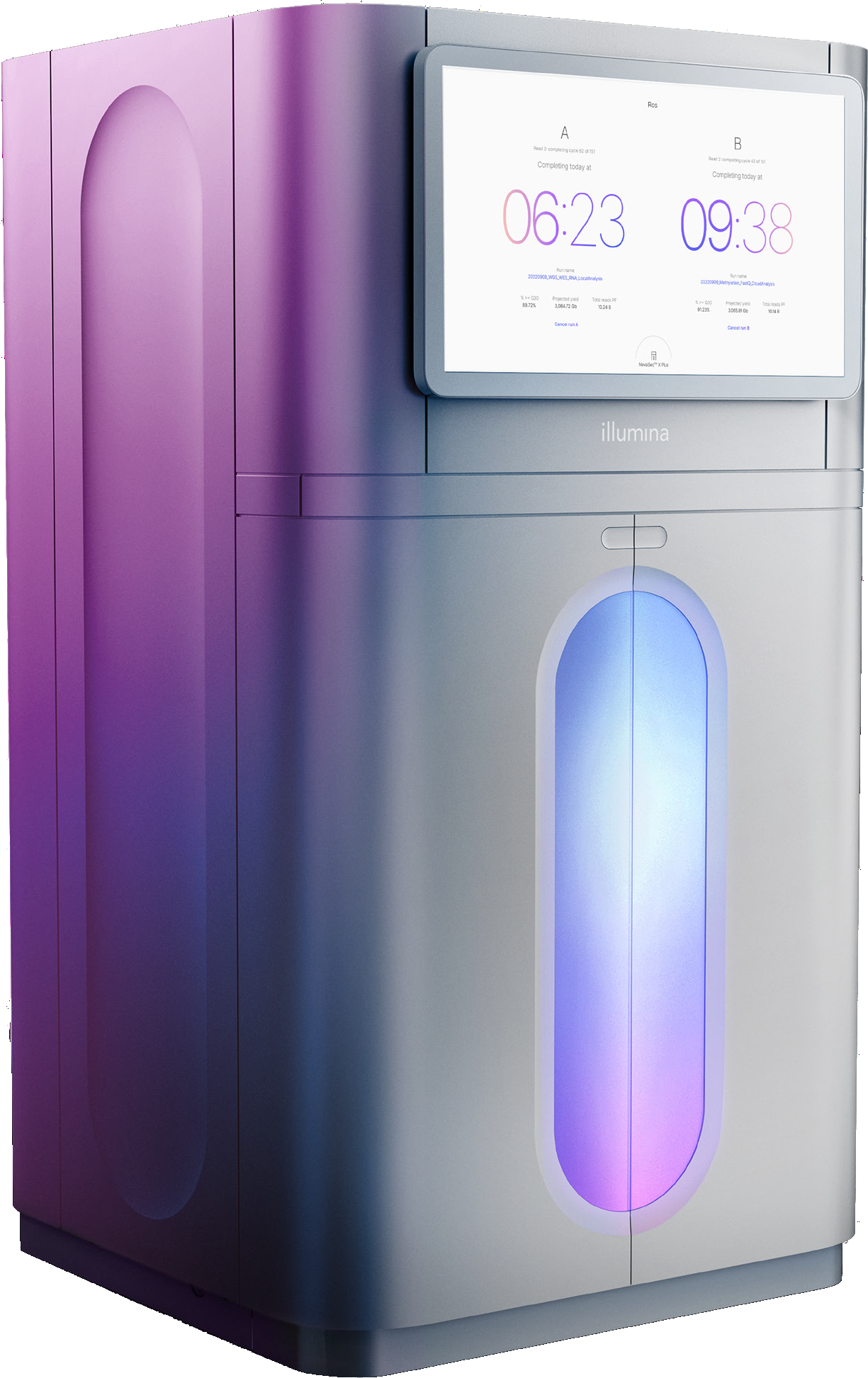

NovaSeq X Plus Produktbild¹

Einführung NovaSeq X Plus ab Q3 2023 erfordert starke Anpassungen der Pipeline

Bereits gute Vorabeit mit Nextflow

1. Illumina, Inc, „NovaSeq X Series Product Brochure“, 2022, https://emea.illumina.com/content/dam/illumina/gcs/assembled-assets/marketing-literature/novaseq-x-series-brochure-m-us-00202/novaseq-x-series-brochure-m-us-00202.pdf.

Fazit und Ausblick - Referenzgenom

• ALT Aware
• Telomere-to-Telomere (T2T)
• Graph Genom

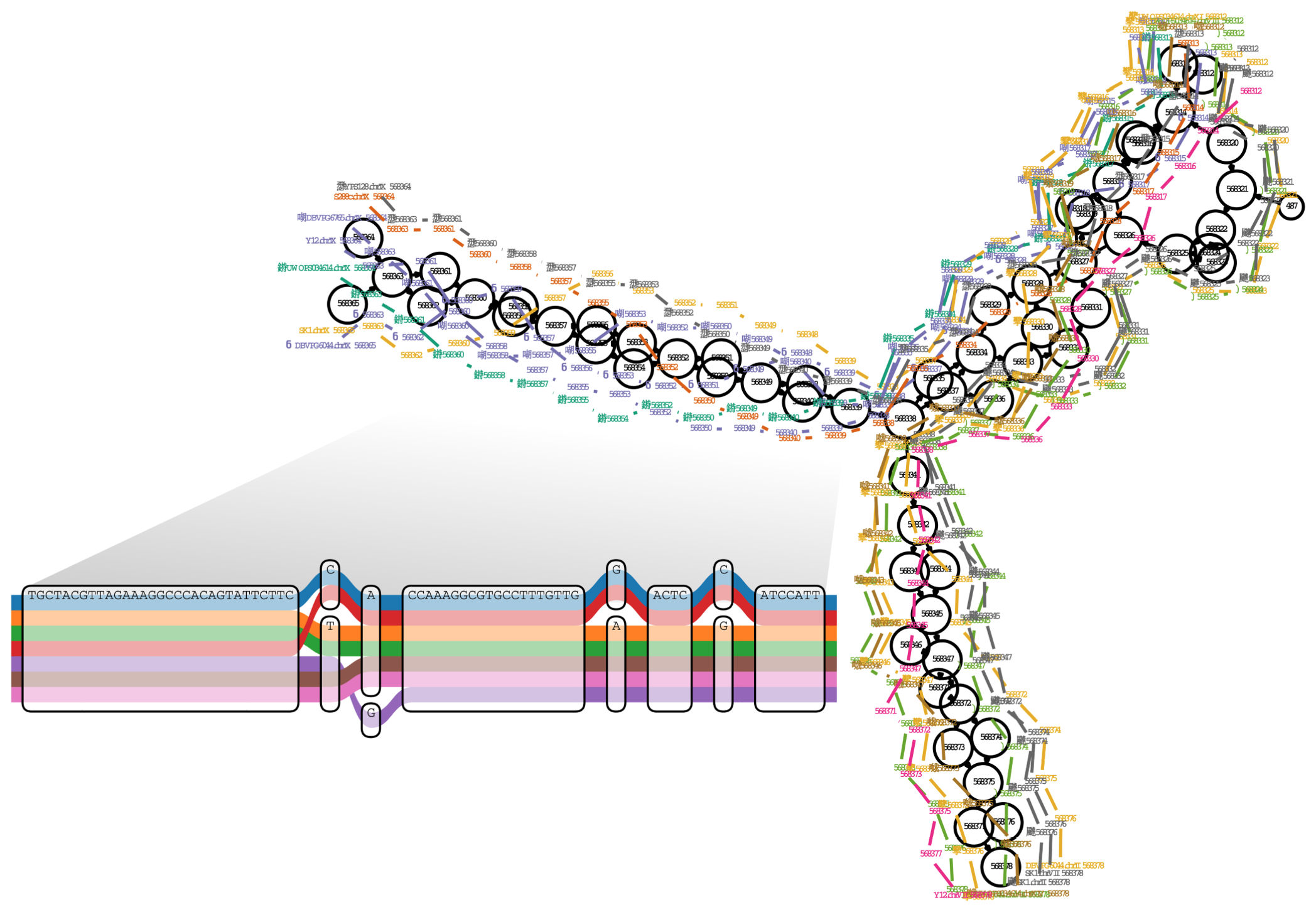

Eine Region eines Hefe-Genoms als Variation Graph¹

1. Erik Garrison et al., „Variation Graph Toolkit Improves Read Mapping by Representing Genetic Variation in the Reference“, Nature Biotechnology 36, Nr. 9, 9 (2018, Oktober): 875–79, https://doi.org/10.1038/nbt.4227.
